revoART, 24V Aluminium LED Leiste – warmweiß – einstellbare Abstrahlrichtung
- sehr helle und warmweiße LEDs
- 1950 Lumen pro Meter

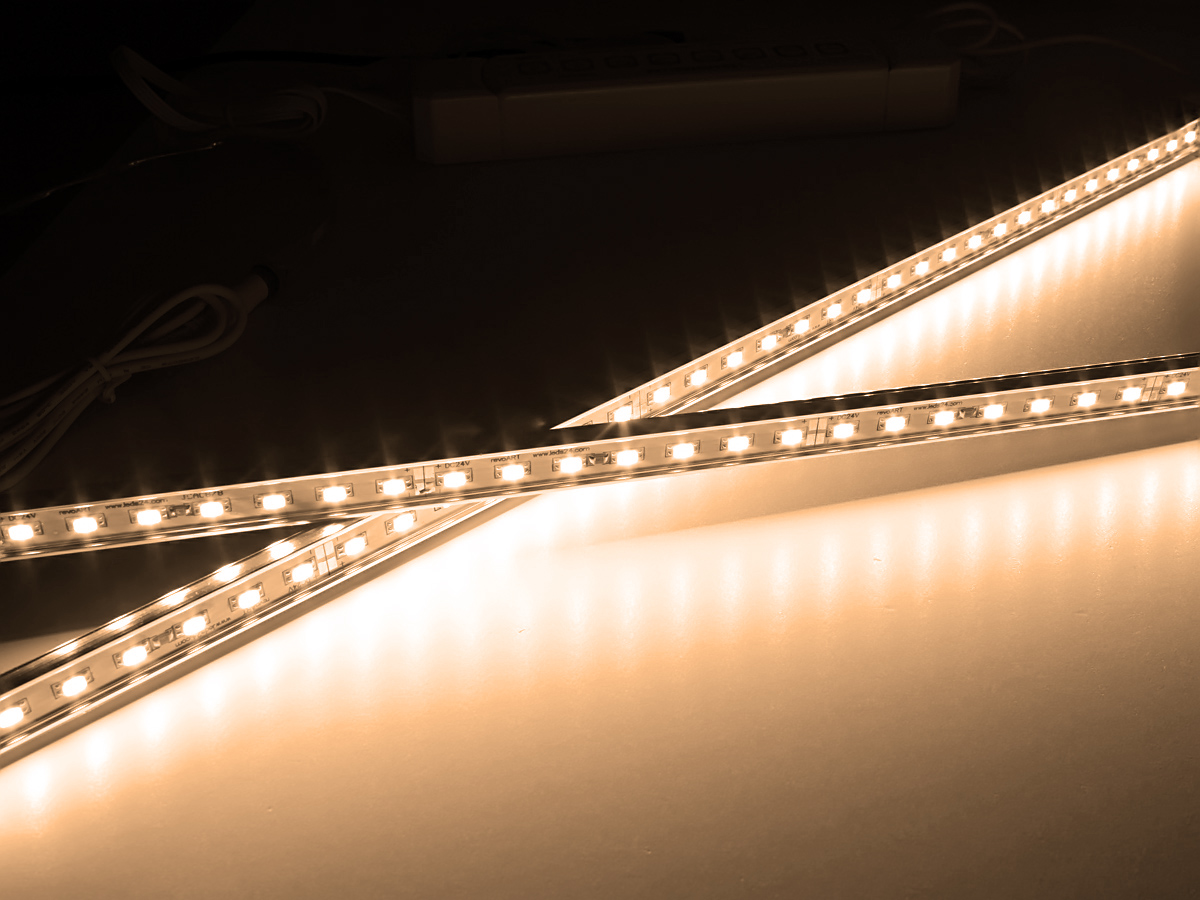

- einstellbare Abstrahlrichtung
- hohe LED Dichte
Die hier empfohlenen Dimmer/Controller werden bereits anschlussfertig geliefert. Weitere Kabel sind daher nur optional für erweiterte Installationen vorgesehen.
Beschreibung
revoART, 24V Aluminium LED Leiste – warmweiß – einstellbare Abstrahlrichtung

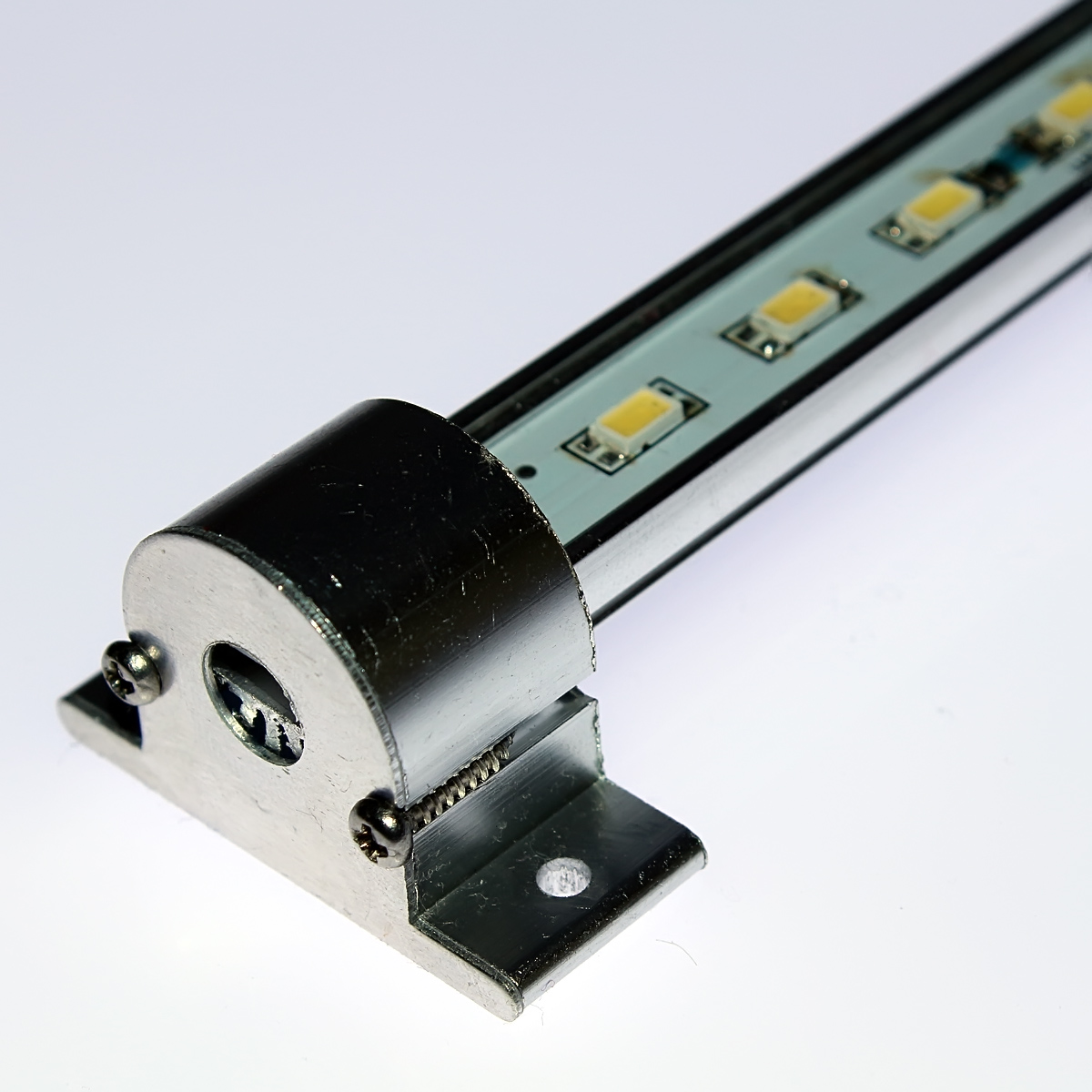

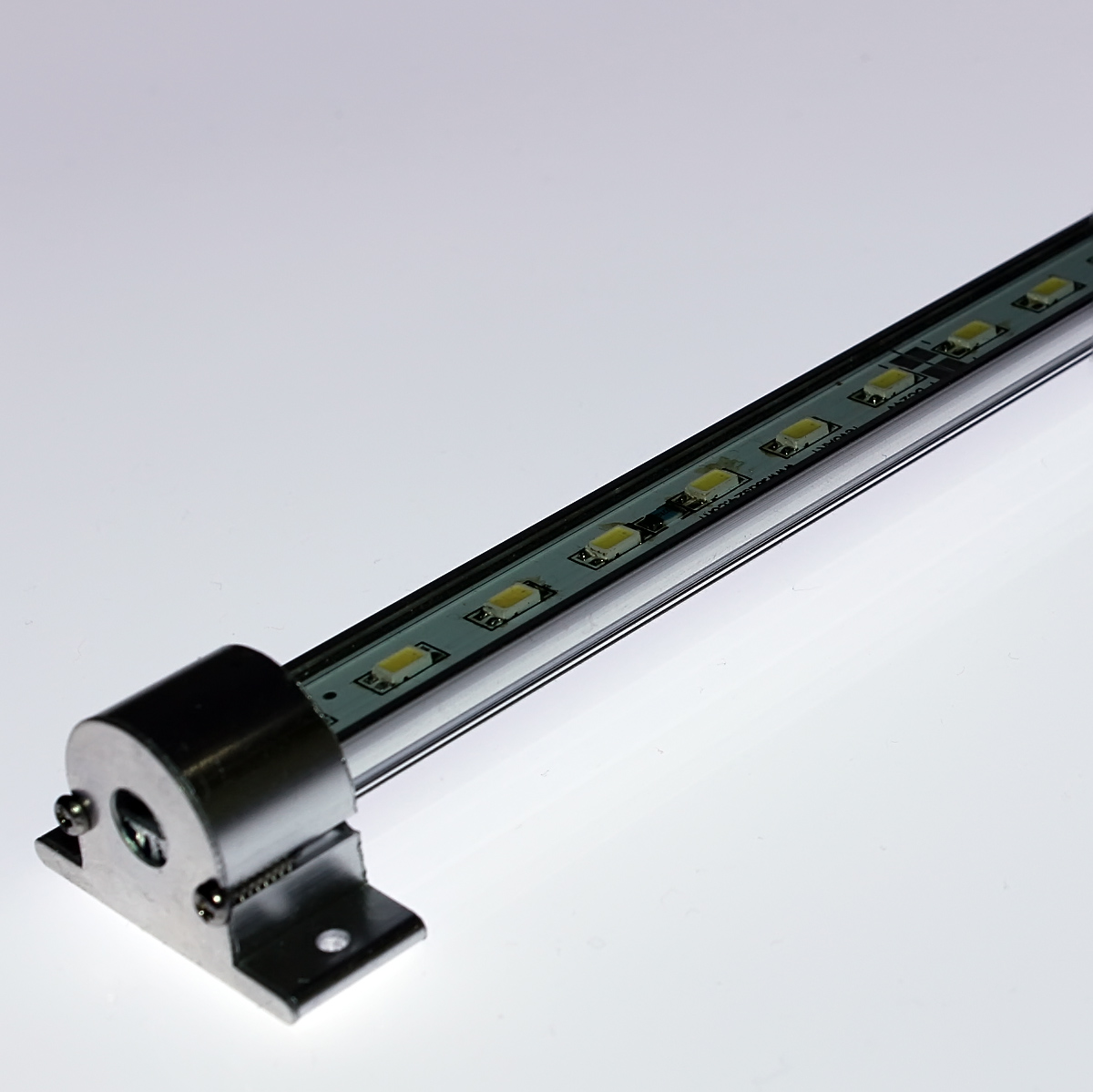

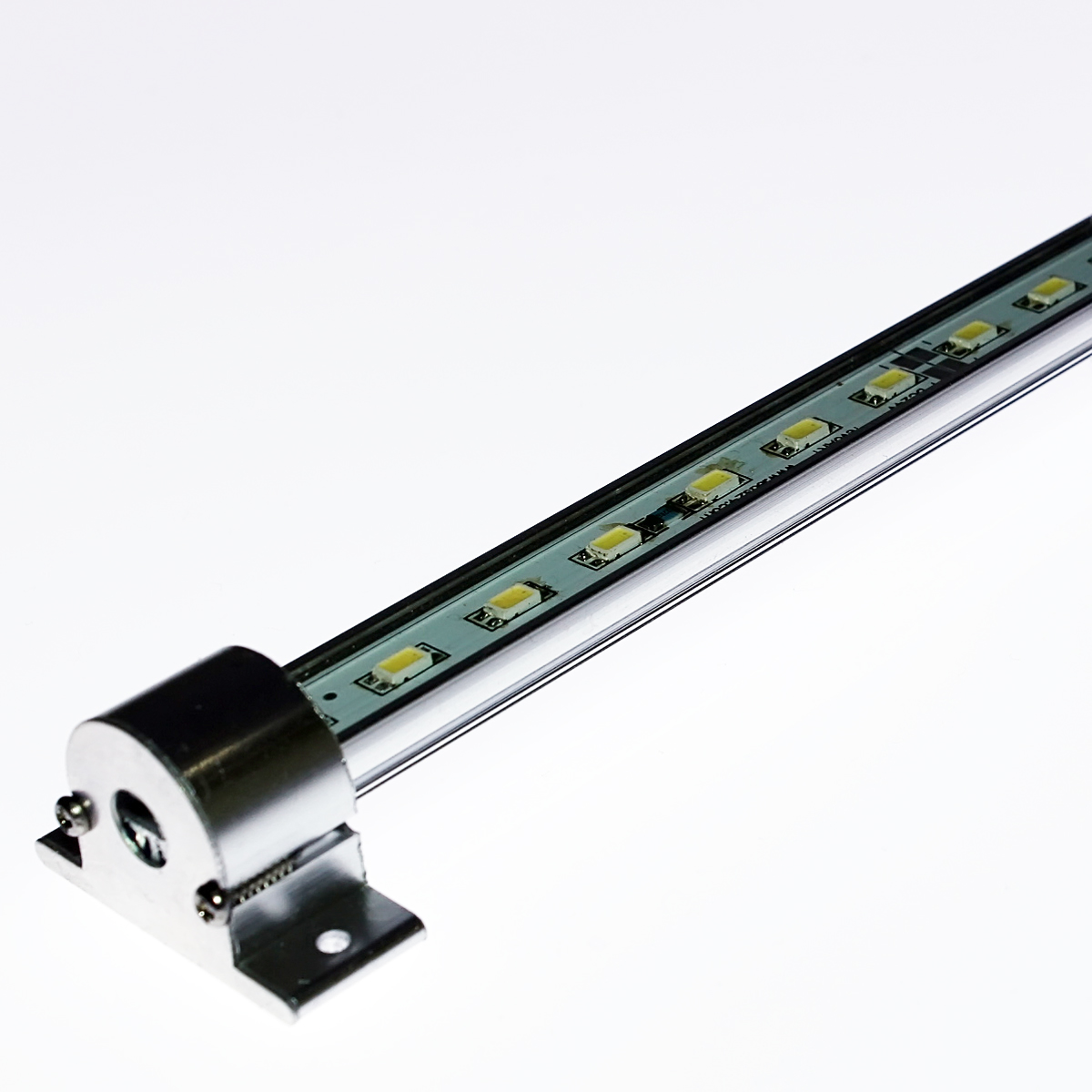

Wir liefern diese sehr hell und warmweiß leuchtende high Power LED Leiste verbaut in einem hochwertigen Aluminium-Rundprofil. Das eloxierte Aluminiumprofil verleiht der LED Leiste eine hochwertige Optik, schützt die Platine und leitet die Wärme der LEDs zuverlässig ab. Die Endkappen aus Kunststoff sind von unten mit einer Madenschraube arretiert und können bei Bedarf mit einem 2mm Innensechskantschlüssel gelöst werden. So können Sie auch die Abstrahlrichtung verändern.
Bohrungen in den Endkappen macht den Einbau schnell und einfach. Mit nur 4 Schrauben ist die LED Leiste fest am gewünschten Einsatzort installiert.

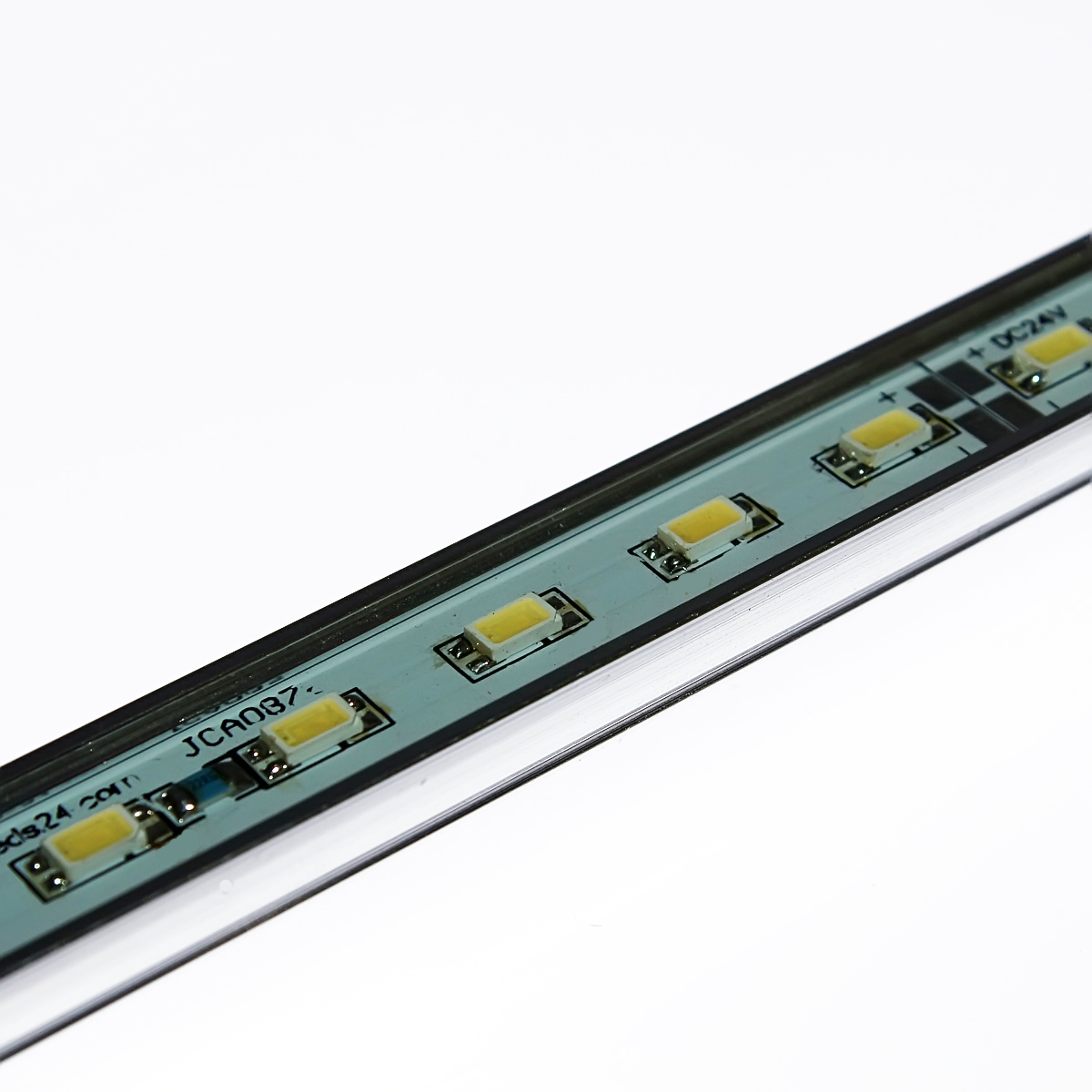

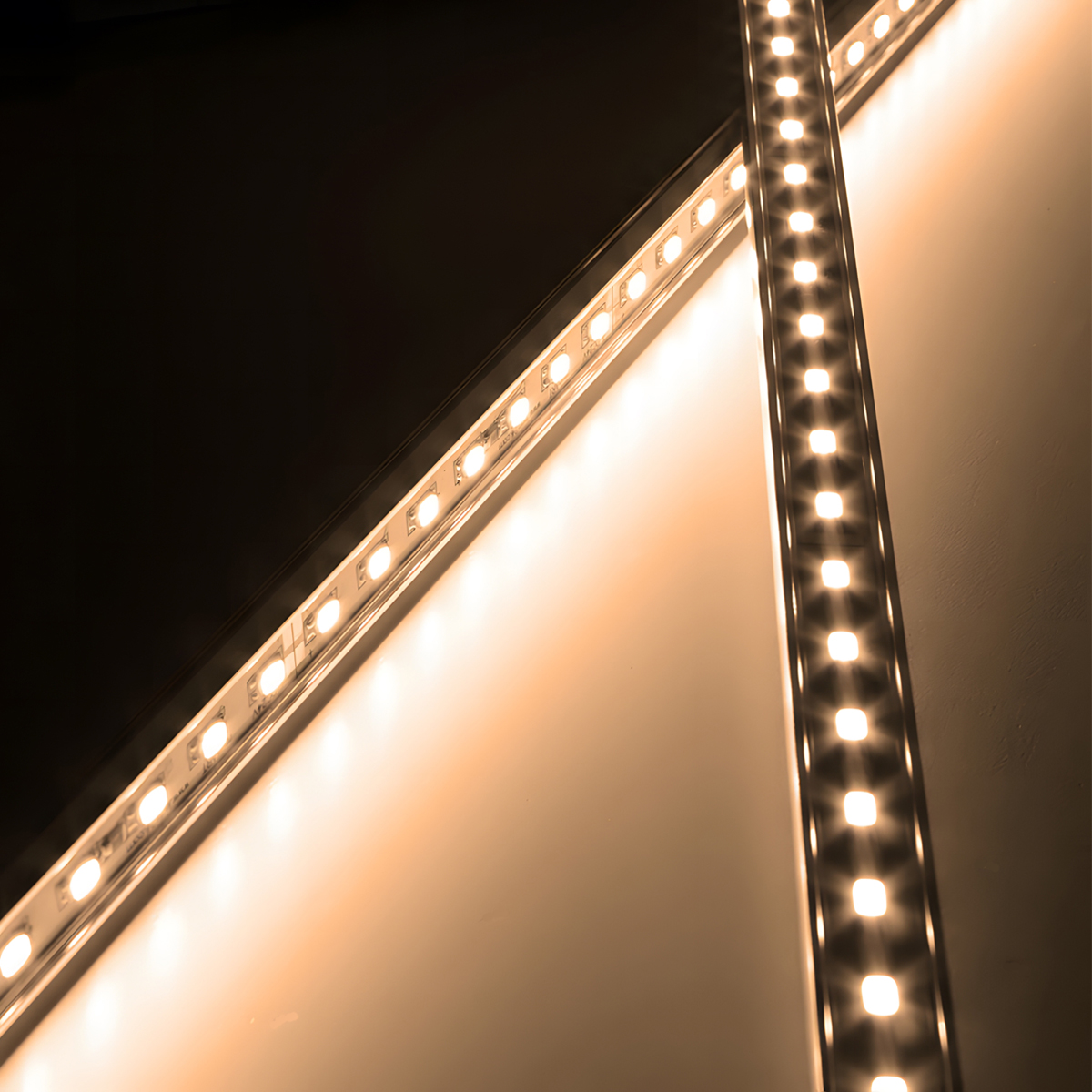

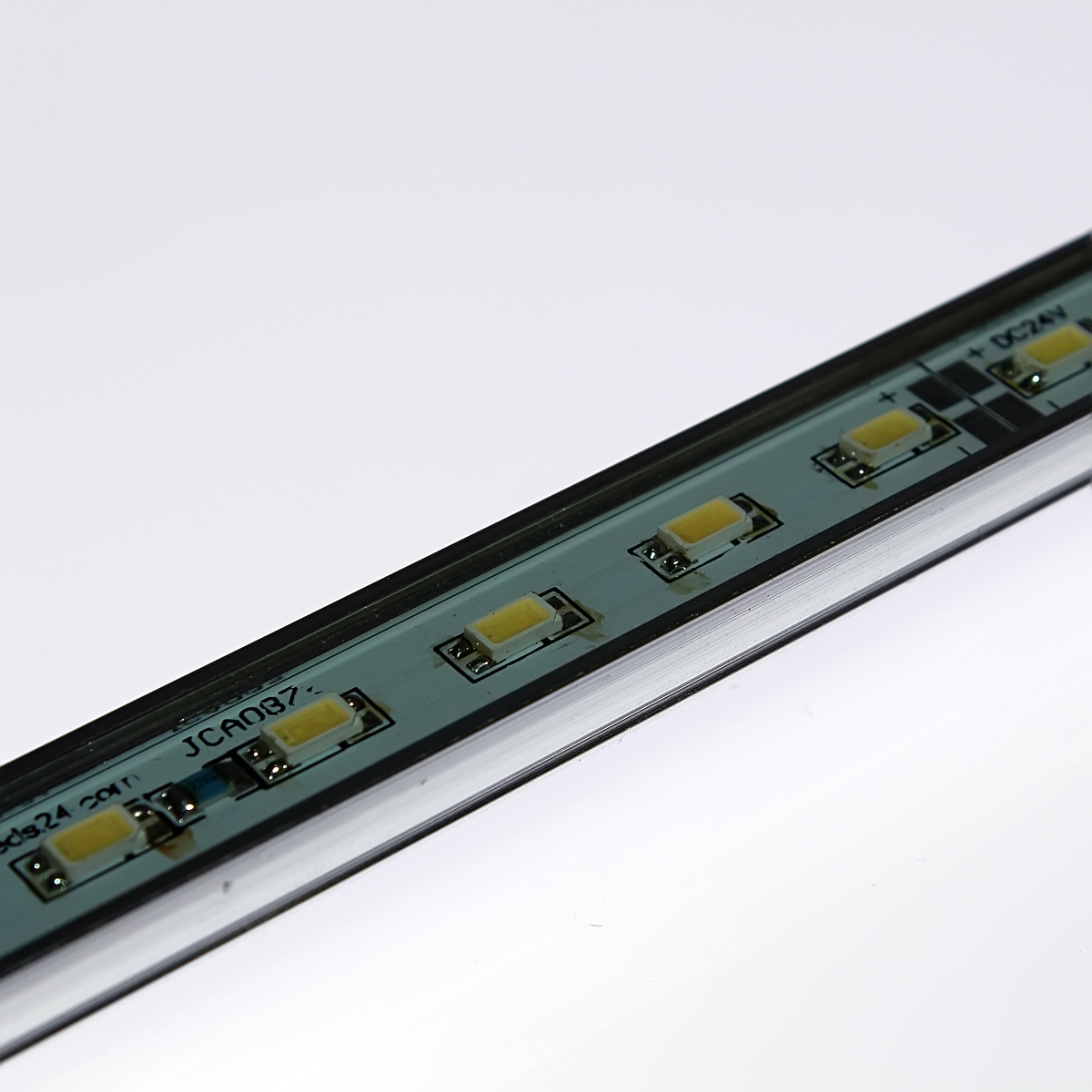

Die ultrahellen high Power 5630 LEDs sind mit sehr geringem Abstand auf die Aluminium Platine gelötet. Das Ergebnis ist ein helles und homogenes Licht.

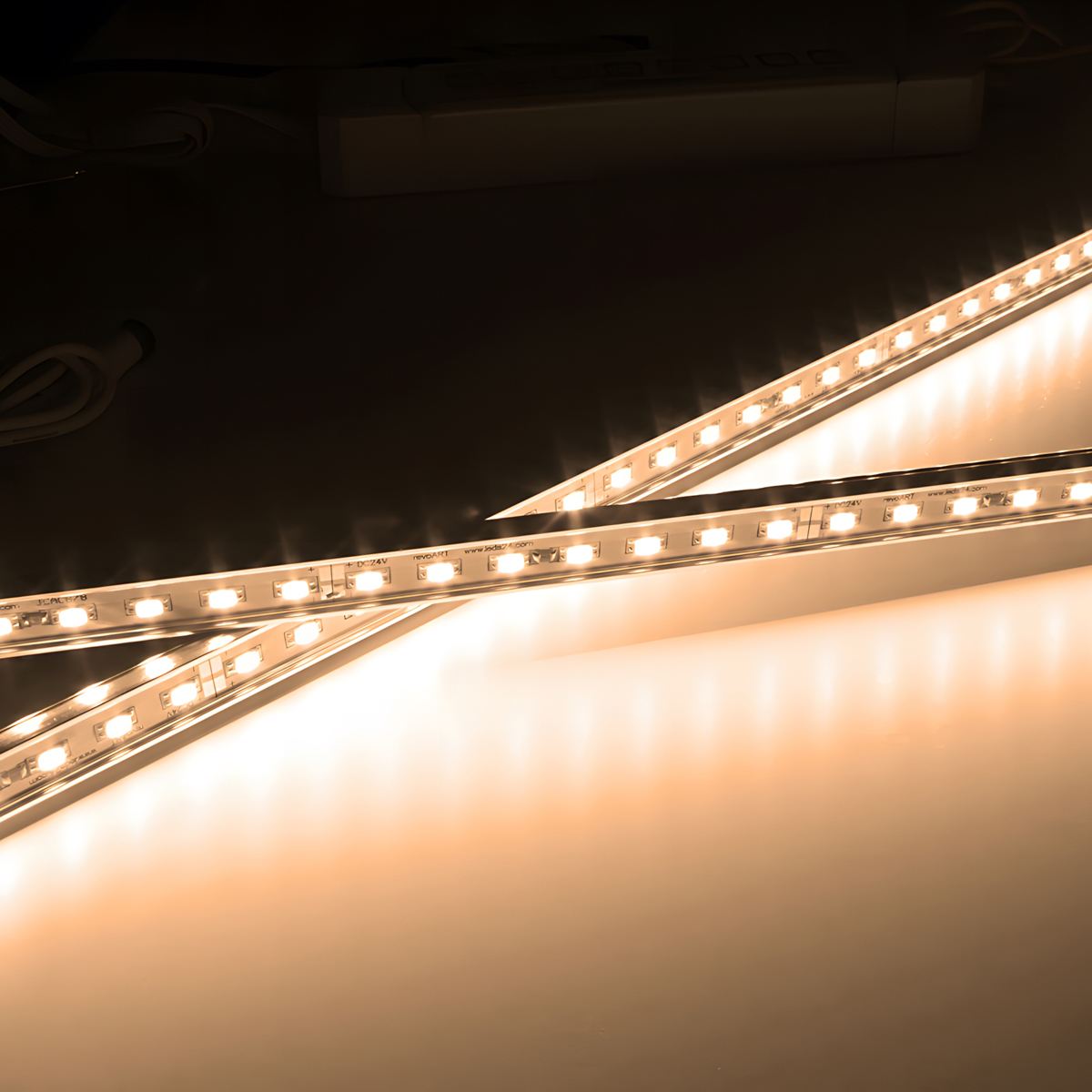

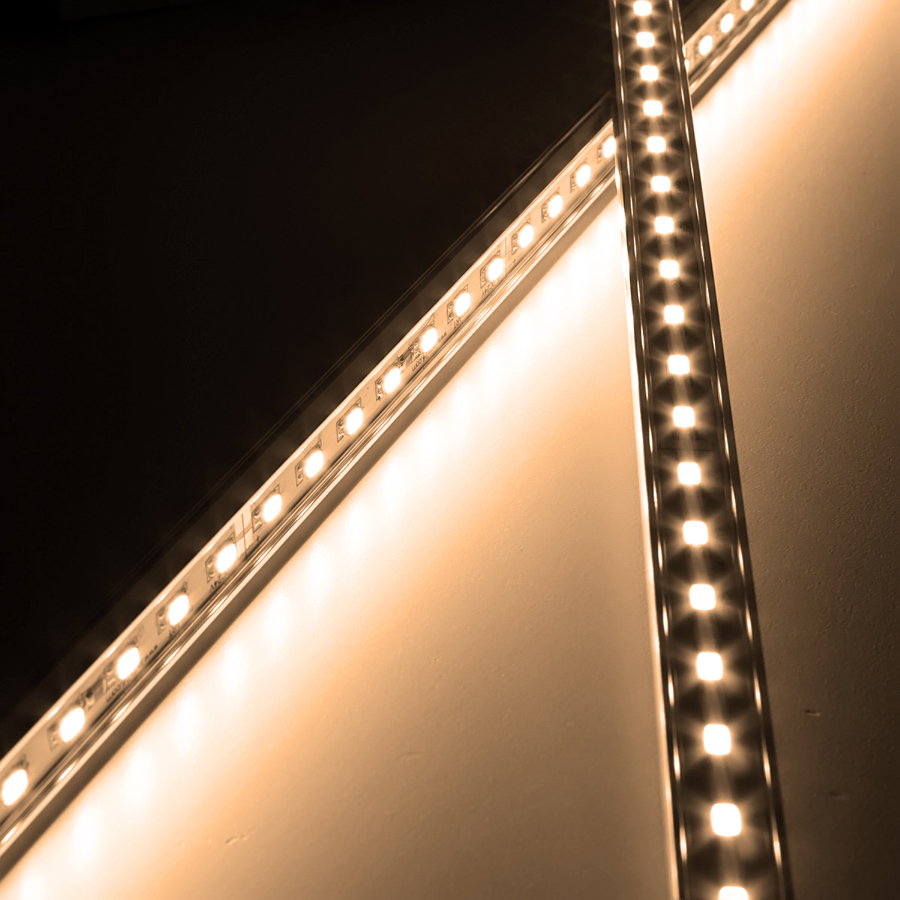

Diese LED-Leisten zeichnen sich durch ihre enorme Leuchtkraft von bis zu 1950 Lumen (bei 102cm) , den breiten Abstrahlwinkel und die hohe LED Dichte aus. Sie werden dort eingesetzt, wo viel Licht benötigt wird und nur wenig Einbautiefe zur Verfügung steht.
Die LED-Leiste stellt eine sehr hohe Lichtmenge für den Einsatz in den verschiedensten Bereichen zur Verfügung.
Die verarbeiteten 5630 high Power LEDs sind "Q1 selektiert", hochwertig und sehr leistungsstark.
Sie weisen alle die gleiche Farbtemperatur und Helligkeit auf.
Für den Betrieb dieser Leiste wird eine 24V Gleichspannung (DC) benötigt. Ein Netzteil gehört nicht zum Lieferumfang.
Passende 24V Netzteile finden Sie hier.
Wir fertigen diese LED-Leiste auf Ihre persönlichen Bedürfnisse zugeschnitten.
Wählen Sie über die Option " Auswahl individuelle Wunschlänge " die gewünschten Länge aus.
Der Gesamtpreis wird automatisch berechnet.
Sie müssen nicht löten:

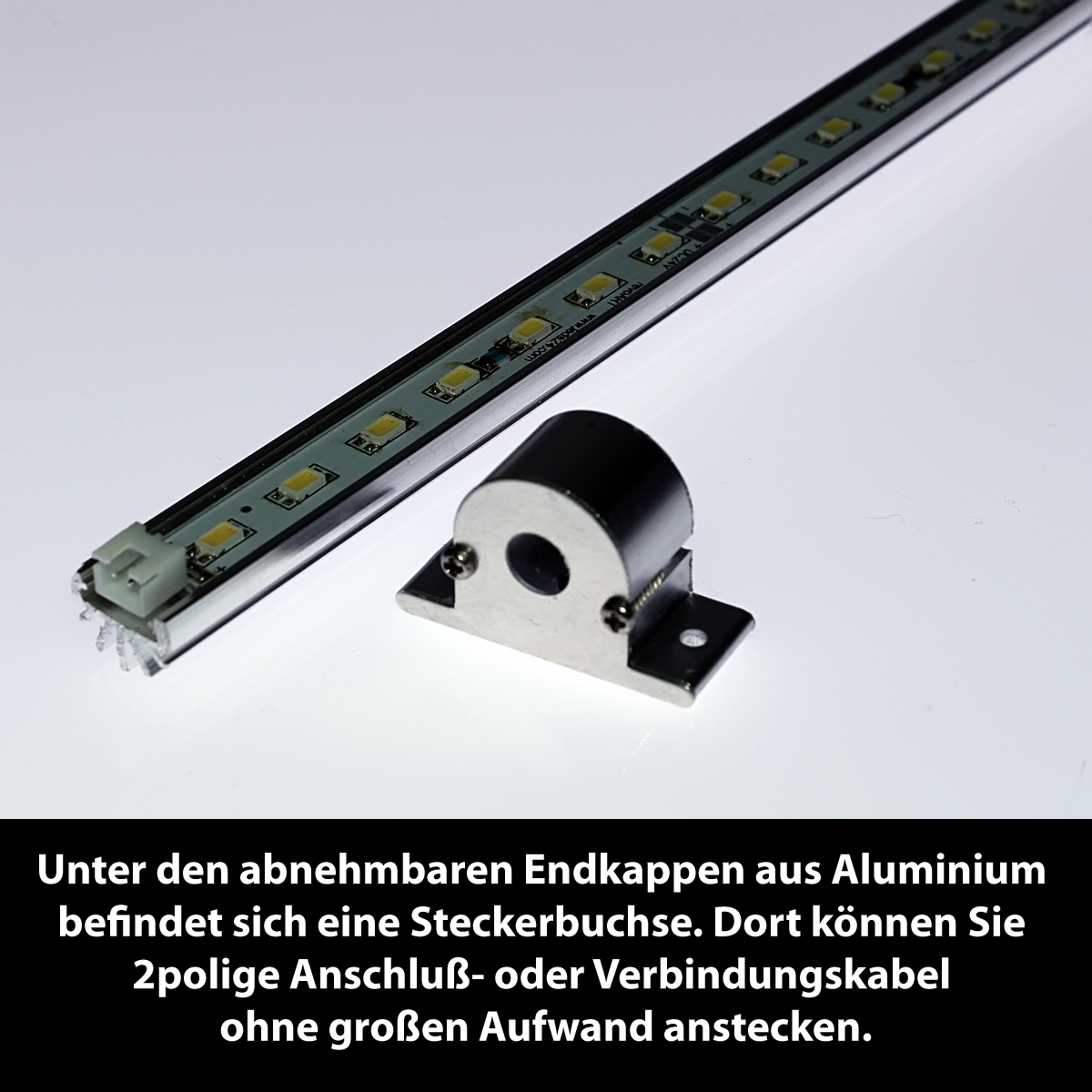

Auf beiden Seiten der LED-Leiste befindet sich ein 2poliger Anschlußadapter (+ / -) für die Stromversorgung.
Ohne großen Aufwand können sie so mehrere LED Leisten ( auch in verschiedenen Längen ) direkt hintereinander anschließen bzw. die Stromversorgung anschließen. Die Verbindungskabel von LED-Leiste zu LED-Leiste (Länge 300mm) sind beim Kauf mehrerer LED-Leisten gratis dabei. Verbindungskabel in anderen Längen können Sie hier finden.

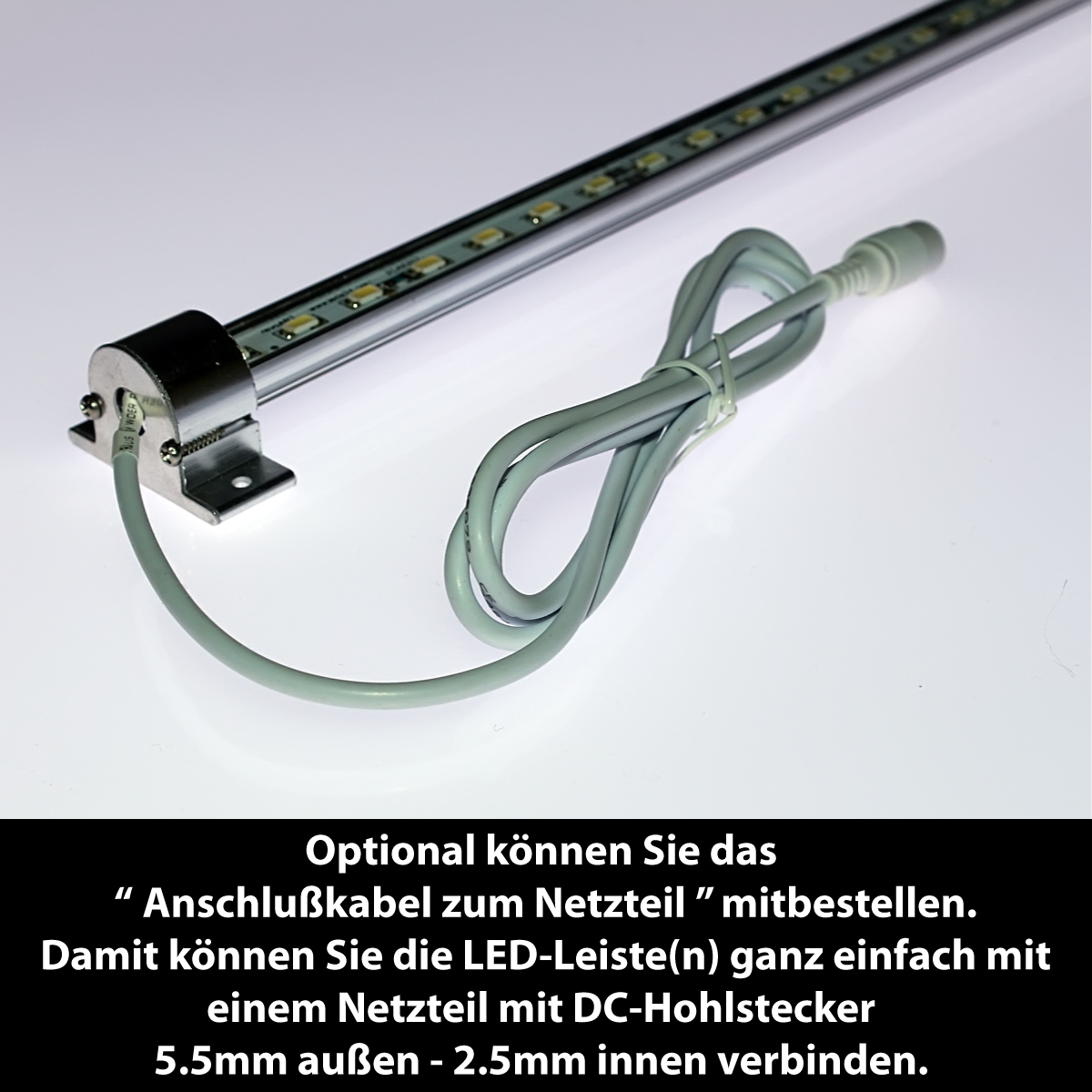

Optional können Sie ein " Anschlußkabel zum Netzteil " auswählen. Mit diesem Kabel können Sie die LED-Leiste direkt an ein 24V DC Netzteil mit DC-Hohlstecker 2.5mm innen + / 5.5mm außen - anschließen. Eine aufwendige Installation entfällt damit. Sie benötigen je Strang nur ein " Anschlußkabel zum Netzteil ".
Das "Anschlußkabel zum Netzteil " sowie ein 24V DC Netzteil gehört nicht zum Lieferumfang und muß separat bestellt werden
Anwendungsbereich:
Der große Abstrahlwinkel eignet sich zum Beleuchten von Flächen oder Raum.
Überall wo es auf einen möglichst großen Lichtkegel ankommt, sollten Sie diese LEDs verwenden.
Anwendungsgebiete sind z. B.:
- direkte oder indirekte Beleuchtung z.B. für angehängte Decken, Nischen, Zwischenräume oder hinter satiniertem Glas, Plexiglas
- Objektbeleuchtung z.B. Hauswände oder Anzeigetafeln - jedoch nur im trockenen und geschuetzten Bereich
- Messebau, Leuchtwerbung, Lichtdesign-Objekte
- Treppenstufen, Fenster oder Hauseingänge
- Orientierungslichter/Notfallbeleuchtung
- Fiber-optic-Alternative
- Ersatz von Leuchtstoff-Röhren
- Hintergrundbeleuchtung

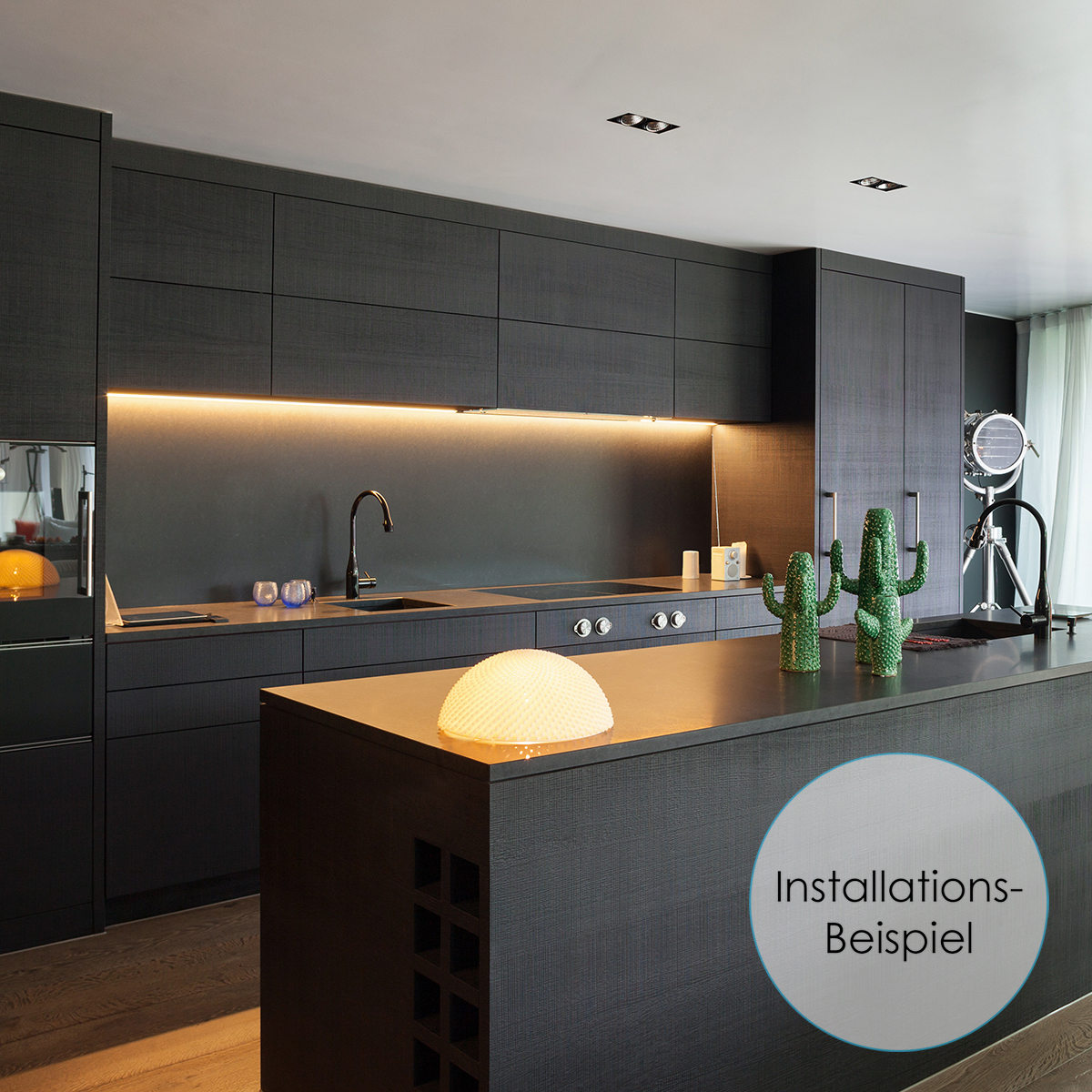

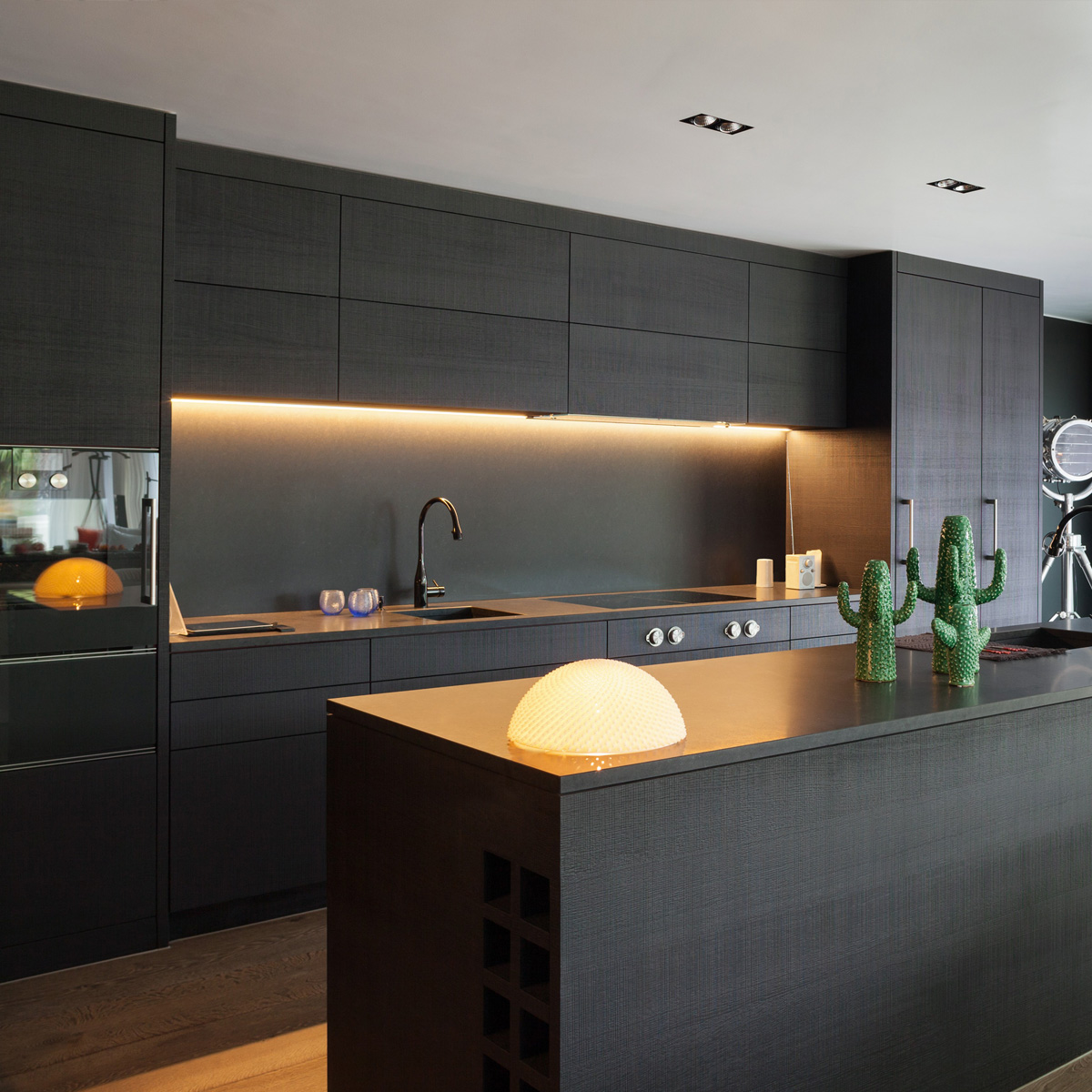

- Arbeitsplatzbeleuchtung (Einbauküchen, Schreibtische o.ä.)
- Warnleuchten, Signal-Lampen u.v.m.
High Power LEDs entwickeln Wärme, die abgeführt werden muss.
Eine ausreichende Luftzirkulation am Einsatzort ist erforderlich.
Von der Montage an schlecht belüfteten Orten bzw. nach oben und unten geschlossenen Systemen wie z.B. Aquarien o.ä. raten wir daher dringend ab.
Bei Montage mehrerer LED-Leisten nebeneinander ist ein Mindestabstand von 10cm einzuhalten.
Technische Daten
| Abmessung B x H x L: | 38,3mm x 24mm x nach Auswahl Rastermaß |
| Profilart: | Aluminium Rundprofil |
| Profilfarbe: | Silber |
| Abdeckung: | Transparent |
| Spannung: | 24V DC |
| Leistung pro m: | 24 W |
| Lichtfarbe: | Warmweiß |
| Farbtemperatur: | 3000 K - 3200 K |
| Abstrahlwinkel: | 120° |
| zulässige Umgebungstemperatur: | -20°C bis max. +40°C |
| Energieeffizienzklasse: | G |
| Schutzart: | IP 20 |
Das Leuchtmittel dieser LED-Leiste ist austauschbar.
Videos & Downloads
IP Schutzklassen
Was ist zu beachten?
LED Gesamtsystem Teil 2
Parallel- und Reihenschaltung
LED Gesamtsystem Teil 1
Installationshinweise
Installation
- Sie können mehrere LED-Leisten bis zu 306cm (72Watt gesamt) in Reihe hintereinander an ein 24V Netzteil anschließen. Beim Kauf mehrerer dieser LED-Leisten erhalten Sie die 2poligen Verbindungskabel in der Länge 30cm gratis dazu. Um mehr als 306cm (72Watt gesamt) gemeinsam zu betreiben, müssen mehrere Stränge parallel an die Stromversorgung angeschlossen werden. Hier eignet sich diese " Verteilerplatine " oder dieses Y-Anschlusskabel.
- Für bis zu 92cm (21,6Watt gesamt) können Sie dieses Netzteil stabilisiert - 24V DC 1A 24Watt zur Stromversorgung einsetzen. Ab 102cm bis 246cm dieser LED-Leisten empfehlen wir unser " Netzteil stabilisiert - 24V DC 3A 72Watt ". Weitere passende Netzteile finden Sie hier.
- Optional bieten wir für diese LED-Leisten verschiedene Anschlußkabel zum Netzteil an. Das Anschlußkabel zum Netzteil ermöglicht eine einfache Installation ohne Löten. Das Anschlußkabel wird einfach zwischen die erste LED-Leiste und den DC-Hohlstecker des Netzteils gesteckt.
- Diese LED-Leisten sind dimmbar. Um die Helligkeit zu steuern bieten wir Ihnen verschiedene LED-Dimmer an. Wir empfehlen hierzu den " Funk LED-Dimmer 12V 8A / 24V 4A inkl. Funk-Fernbedienung " , den manuellen "LED-Dimmer ". Der Dimmer wird zwischen Netzteil und LED-Leiste geschaltet.
- Beachten Sie unbedingt die Anschluss-Richtung beim Zusammenstecken mehrerer LED-Leisten. Ist die LED-Leiste falsch herum angeschlossen, so leuchtet diese nicht.
Verwenden Sie stabilisierte Festspannungsnetzteile mit einer Ausgangsspannung von 24V DC.
Billige unstabilisierte Netzteile liefern oft eine weitaus höhere Spannung als angegeben und verkürzen die Lebensdauer der LEDs.
Diese LED-Leisten sind für den Betrieb im trockenen Innenbereich bei einer Umgebungstemperatur von -20°C bis max. +40°C ausgelegt.
Die ausgewiesenen Energieeffizienzdaten beziehen sich auf das verwendete Leuchtmittel und können durch den Verbau in der LED Leiste beeinflusst werden.
