revoART, 8 Zonen RGB(CCT) Funk LED Wandcontroller 5-Kanal
- 8 Zonen Funkfernbedienung
- Wandmontage
- Steuerung von einfarbigen und mehrfarbigen LEDs
- Anzahl Controller auswählbar
Beschreibung
revoART, 8 Zonen RGB(CCT) Funk LED Wandcontroller 5-Kanal
Dieses Steuerungs-Set besteht aus einer 8 Zonen Funkfernbedienung zur Wandmontage und einem universellen 5 in 1-Controller. Damit können Sie LED Elemente in bis zu 8 verschiedenen Bereichen gemeinsam oder getrennnt voneinander steuern. Die LED Elemente können sowohl einfarbig, als auch mehrfarbig sein.
Folgende LED Elemente können Sie mit dem Controller steuern:
- weiße LEDs
- LEDs mit einstellbarer Farbtemperatur
- RGB LEDs (Farbwechsel)
- RGBW LEDs
- RGB und CCT
Folgende Einstellungen können über die Fernbedienung vorgenommen werden:
Über den Farbring kann die Farbe gewählt werden. Mit Hilfe der Sättigung wird im Weißlichtmodus die Farbtemperatur und im Farblichtmodus die Farbsättigung geändert. Die Dimmung wird über den Helligkeitsregler eingestellt und der Farbwechsel über die Taste "M". Die Geschwindigkeit des Farbwechsels nehmen Sie über die Tasten „S-/S+“ vor. Die Farbe Weiß wird über die Taste "W" direkt angesteuert.
Durch Betätigen der Tasten „ON“ und „OFF“ kann der Tastenton ein- und ausgeschalten, sowie die Kopplung der LEDs vorgenommen werden. Die Verzögerung wird durch die Taste "60s" ein- oder ausgeschalten. Sobald Sie „ALL“ betätigen werden alle LEDS angesteuert, dabei leuchtet die Anzeigenlampe.
Sie können mehrere LED-Elemente über die Fernbedienung ansteuern. Hierfür nutzen Sie die Zonen 1-8. Die Anzeigenlampe der jeweiligen Zone leuchtet auf.

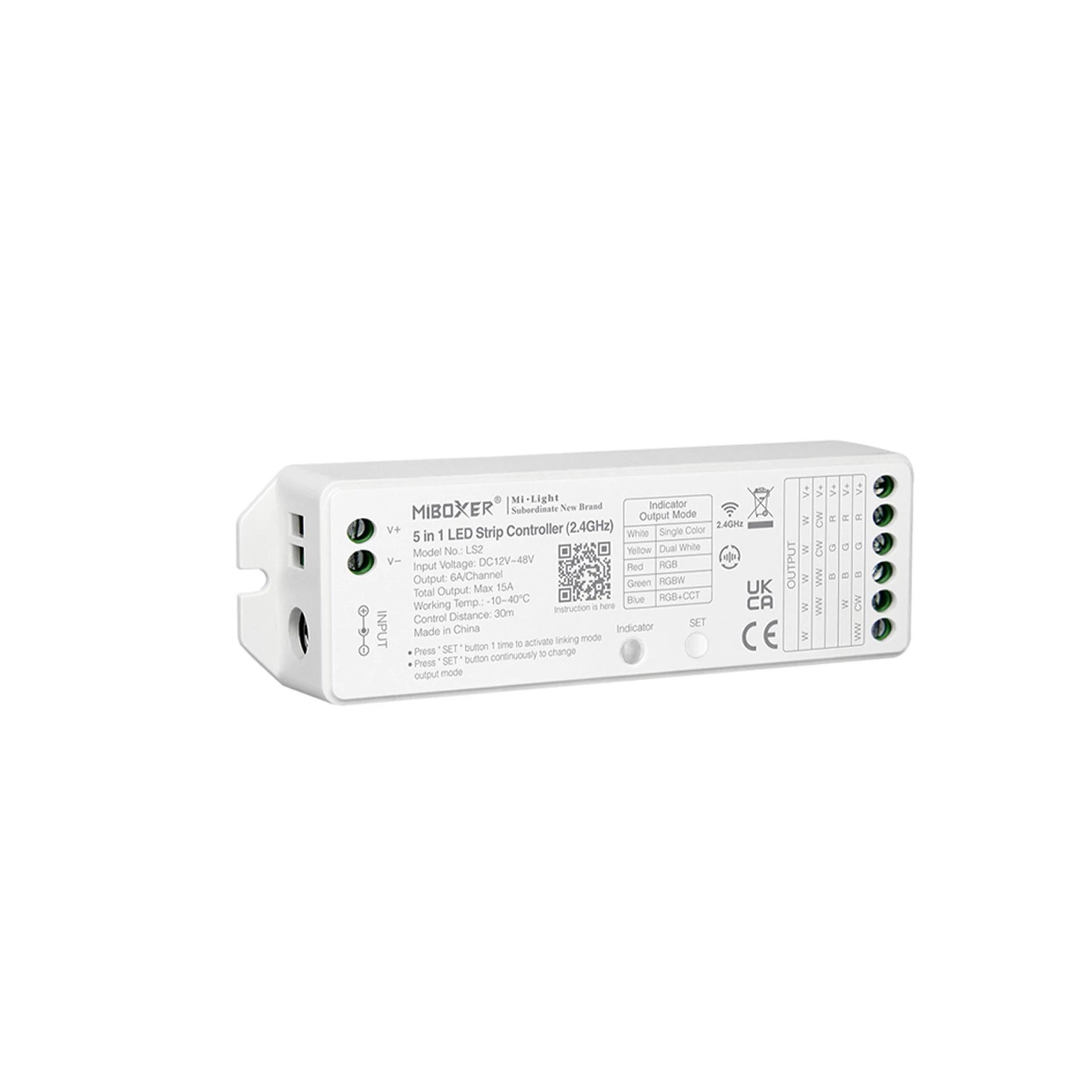

Unseren LS2 Controller können Sie auch einzeln bestellen: LS2 Controller

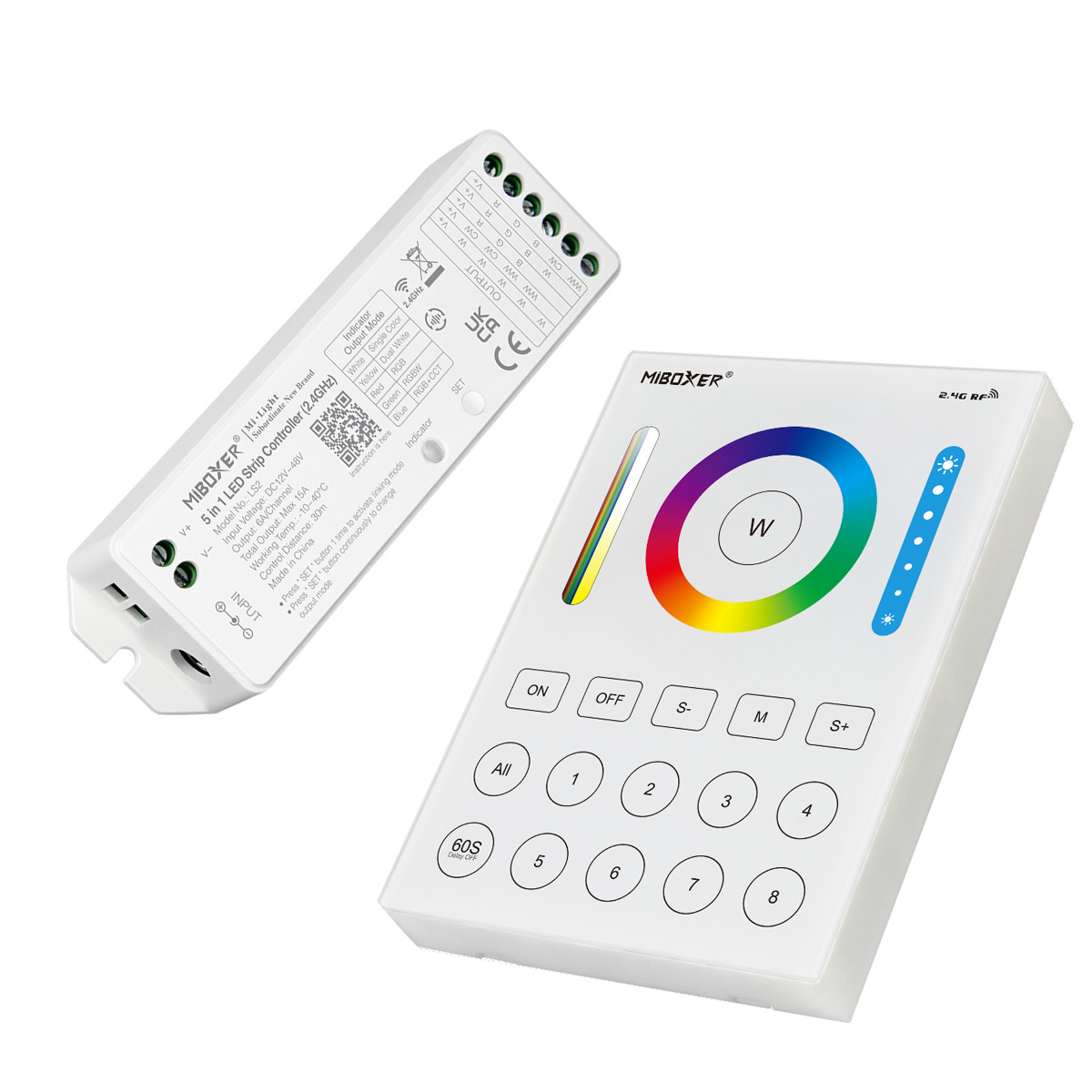

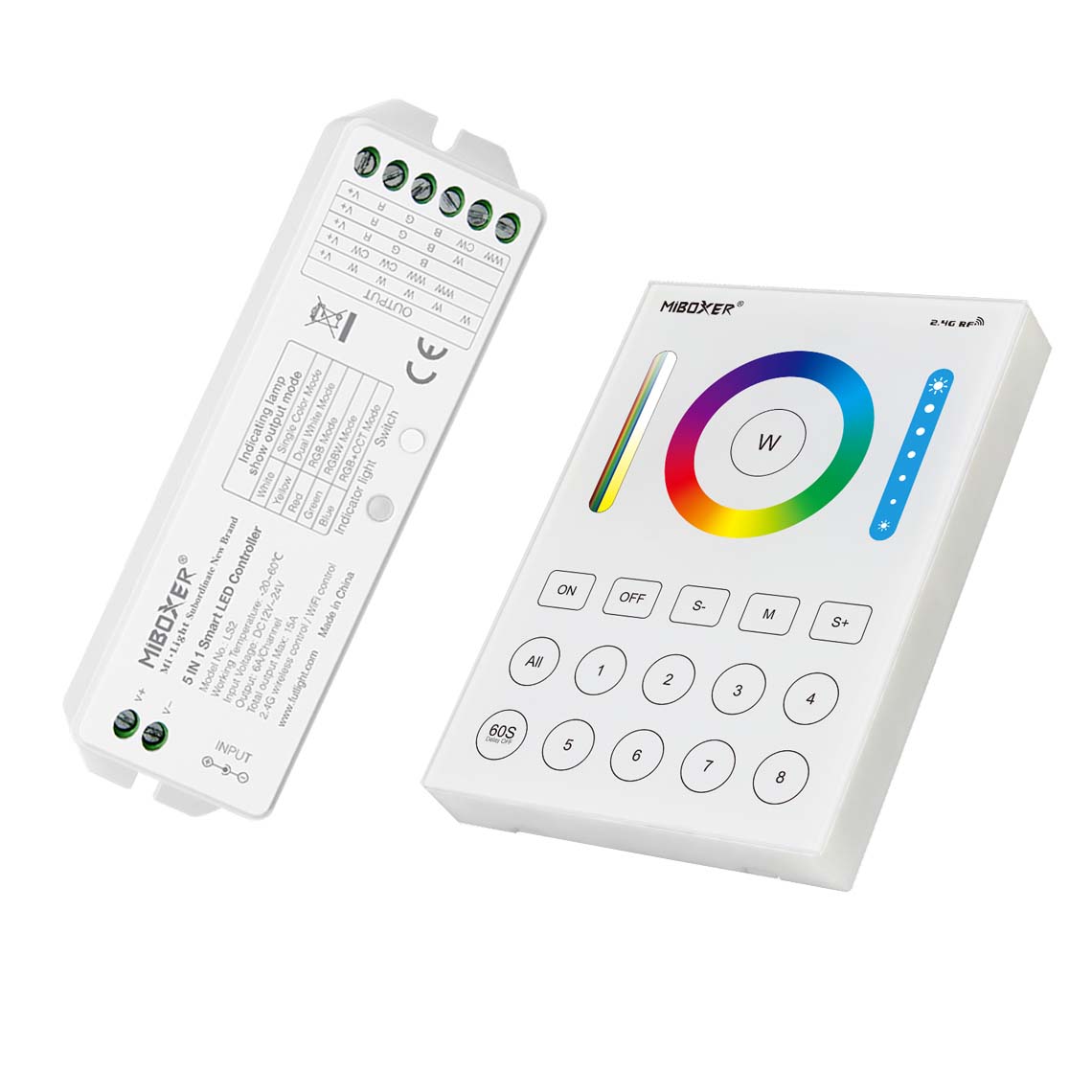

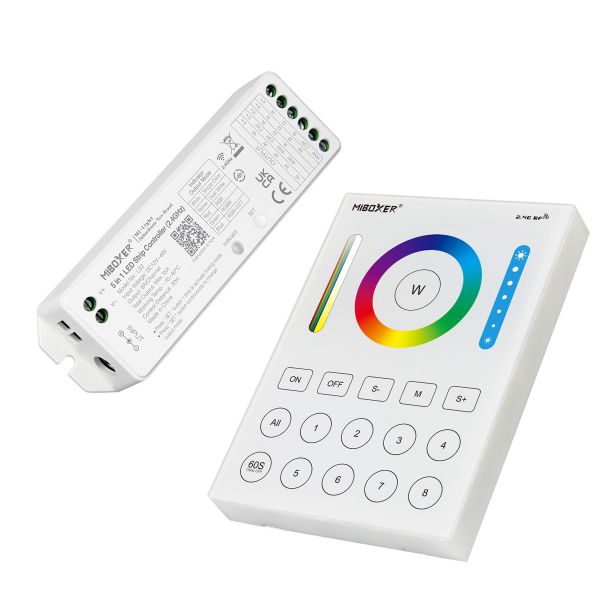

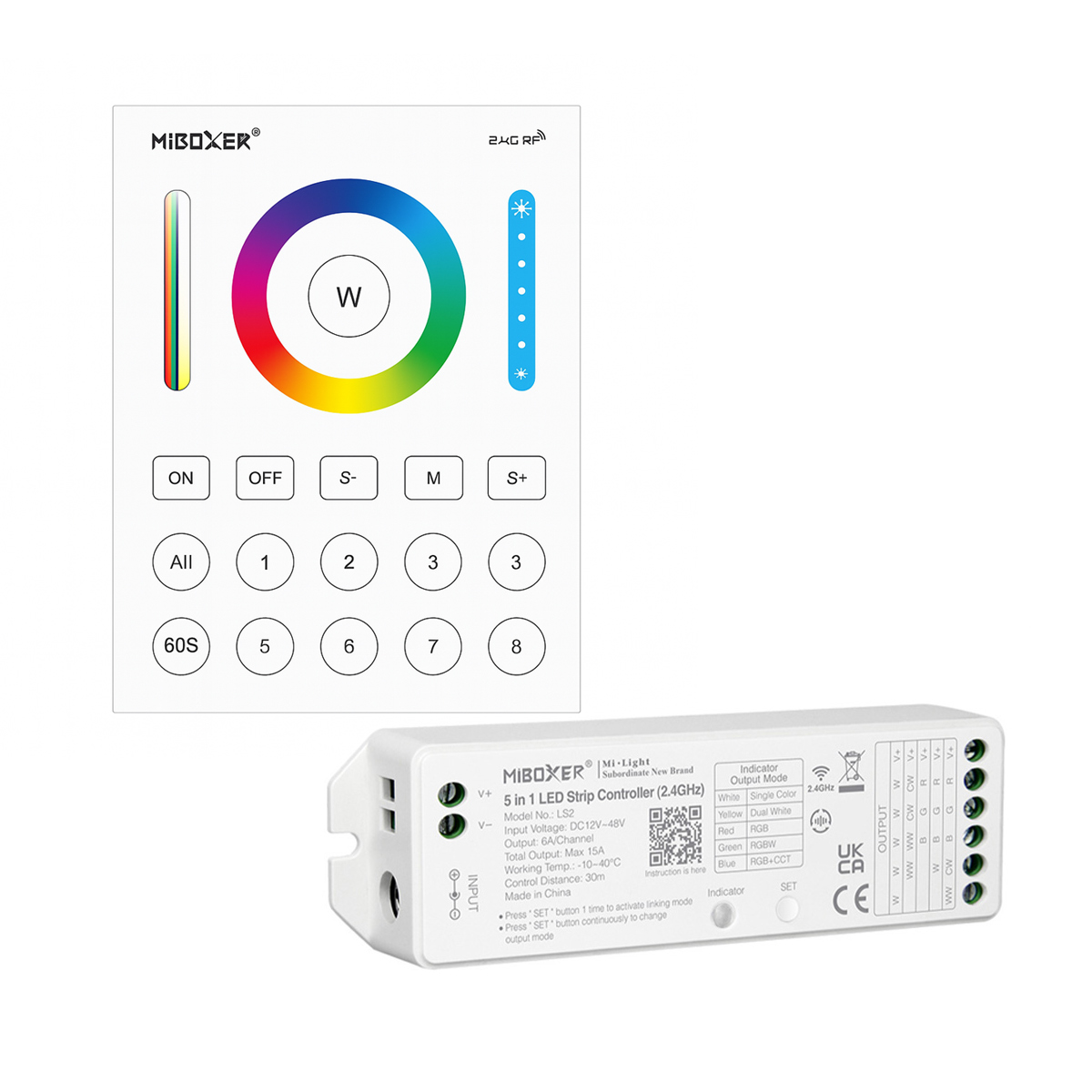

Lieferumfang:

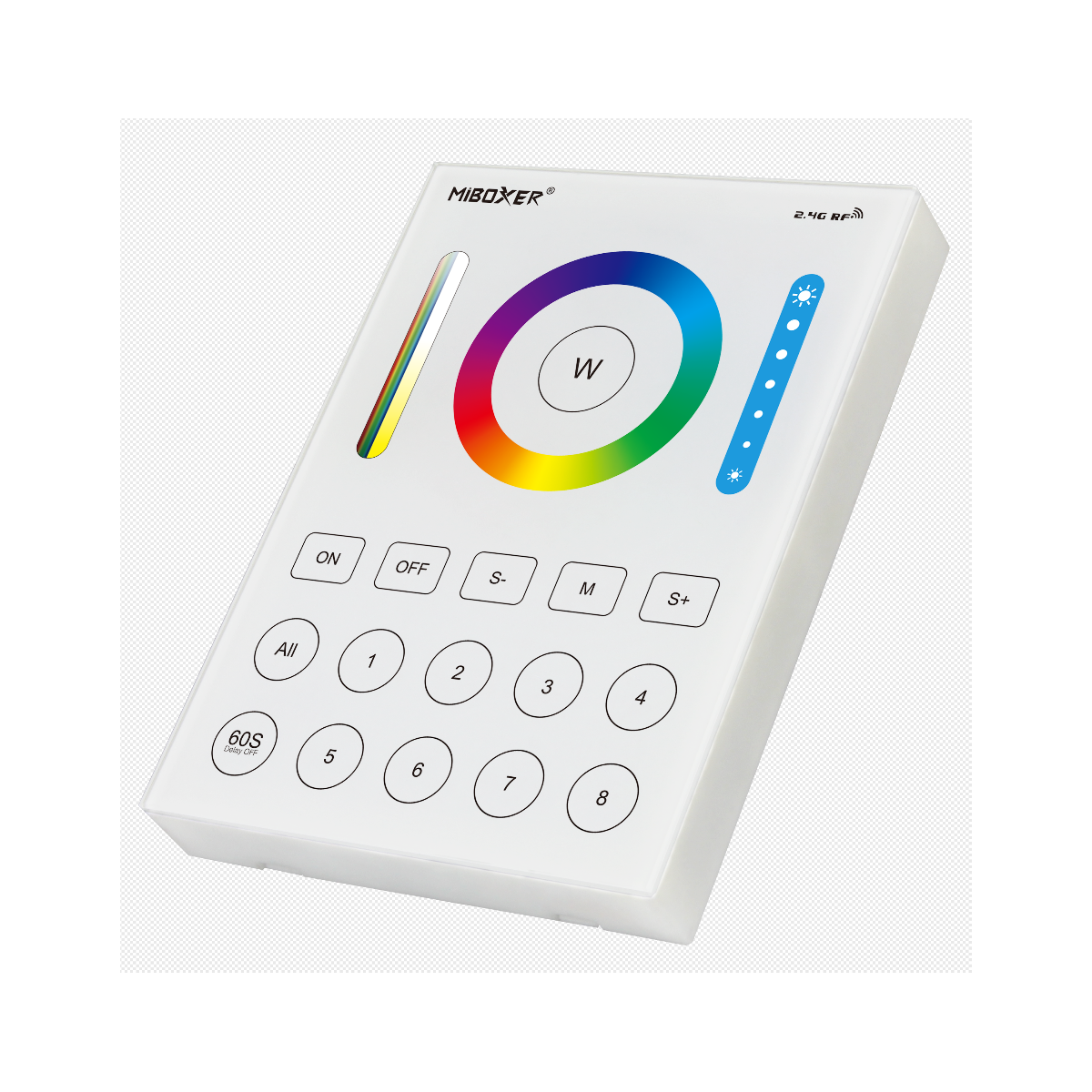

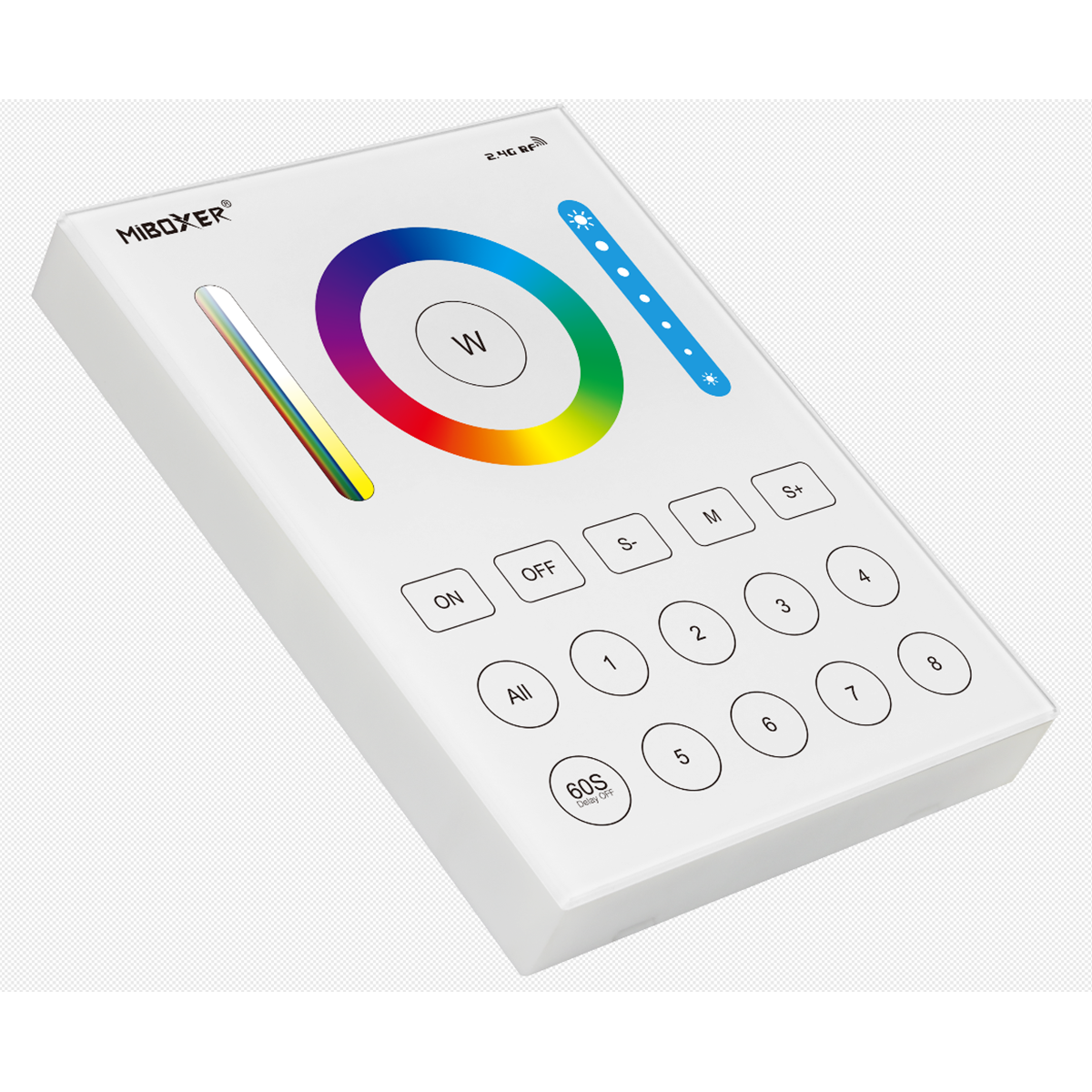

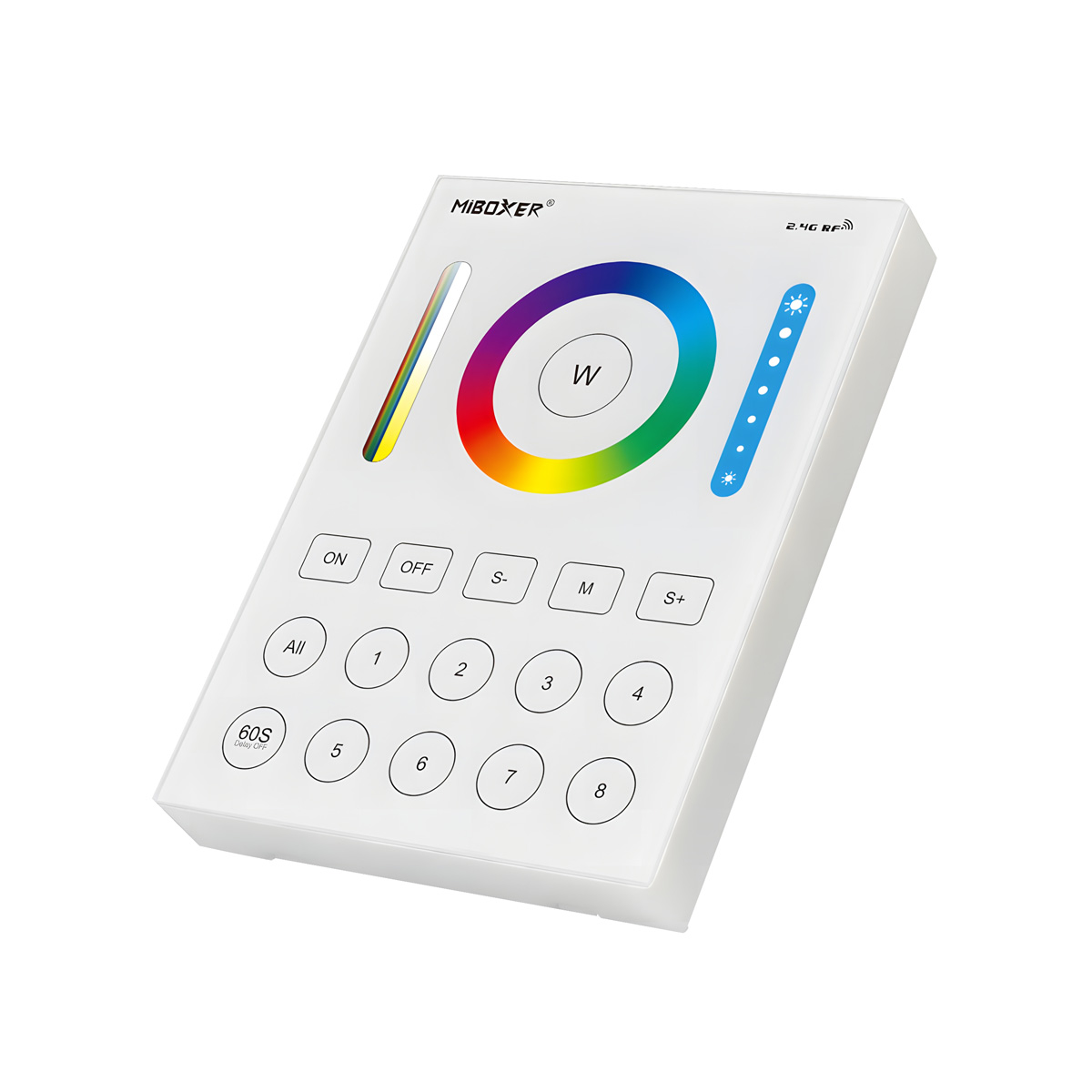

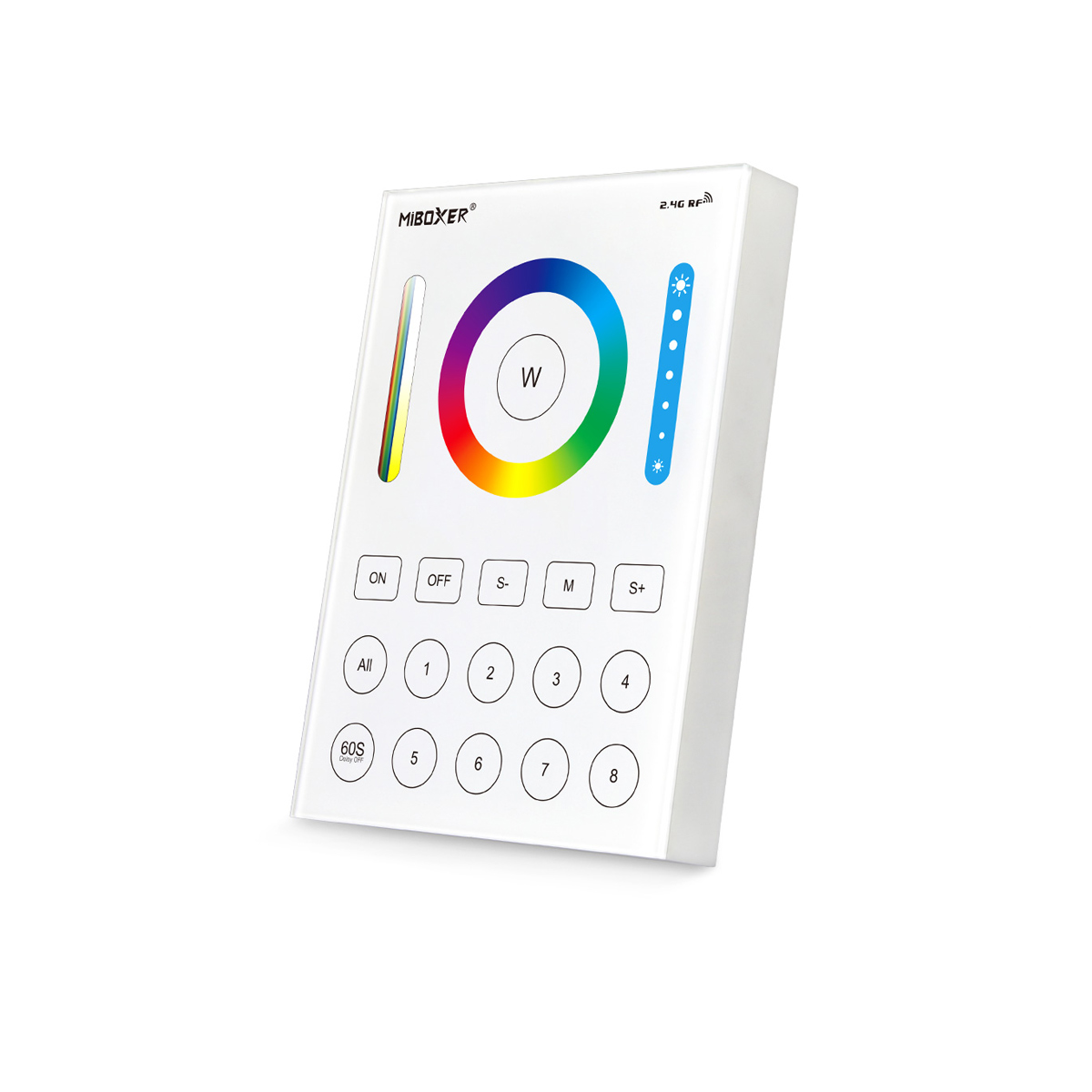

- 1 G-80 Funk-Fernbedienung als Bedienpanel zur Wandmontage
- LS2 Controller (Anzahl je nach Auswahl, 1 bis 8 Stück)
Über die Programmauswahl-Taste können Sie folgende Farbwechselprogramme auswählen:
Abhängig vom verwendeten Fernbedienungstyp, kann es Unterschiede in der Bedienung geben.
P01: rot, grün, blau und weiß werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P02: rot, pink, blau, cyan, grün, gelb, weiß werden mit hartem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P03: rot, grün, blau; pink und weiß werden mit blinkend nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P04: rot blinkt mit hartem und weichem Übergang - dimmbar - Geschwindigkeit veränderbar
P05: grün blinkt mit hartem und weichem Übergang - dimmbar - Geschwindigkeit veränderbar
P06: blau blinkt mit hartem und weichem Übergang - dimmbar - Geschwindigkeit veränderbar
P07: das gesamte Farbspektrum (rot, pink, blau, cyan, grün, gelb, orange, weiß) werden mit weichem und hartem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P08: das gesamte Farbspektrum (rot, pink, blau, cyan, grün, gelb, orange, weiß) werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar
P09: weiß auf- und abschwellend - dimmbar - Geschwindigkeit veränderbar
Möchten Sie weiß als Dauerlicht einstellen, dann drücken Sie auf der Fernbedienung die EIN-Taste für 1 Sekunde. Für alle Zonen gleichzeitig die Master EIN-Taste - für einzelne Zonen (1 – 4) die jeweilige EIN-Taste der gewünschten Zone. Bei Unterbrechung der Stromversorgung (z.B. über einen Schalter) wird das zuletzt ausgewählte Programm/Farbe gespeichert. Bei erneuter Stromzufuhr läuft der Controller mit der gleichen Einstellung weiter.
Technische Daten
Fernbedienung:
Abmessung Fernbedienung L x B x H: | 146mm x 106mm x 20mm |
Spannung: | 3V (2x AAA Batterie) |
Sendeleistung: | 6dBm |
Standby-Leistung: | 30uA |
Übertragungsfrequenz: | 2.4 GHz |
Modulationsverfahren: | GFSK |
Reichweite der Fernbedienung: | ca. 30m |
zulässige Umgebungstemperatur: | -20° bis + 60°C |
Schutzart: | IP 20 |
Controller:
Abmessung Controller L x B x H: | 125mm x 38mm x 23mm |
Spannung: | 12V DC - 48V DC |
max. Leistung gesamt: | 15A, max. Leistung pro Kanal 6A |
zulässige Umgebungstemperatur: | -20°C bis max. +60°C |
Schutzart: | IP 20 |
Videos & Downloads
IP Schutzklassen
Was ist zu beachten?
LED Controller Teil 1
Welche Unterschiede gibt es?
LED Controller Teil 2
Mehrzonen Controller
Installation
Montage der Funk-Fernbedienung an der Wand:
Bei Unterputzdosen schrauben Sie die Montageplatte in die Bohrungen der Unterputzdose. Bei einer Wandmontage ohne Dose bohren Sie Löcher in die Wand und schrauben Sie die Montageplatte am Wunschort fest. Die herausstehende Nase der Montageplatte muss nach hinten und nach unten zeigen. Setzen Sie das Steuerpanel mit der oberen, inneren Kante auf die Montageplatte auf. Die zwei oberen Nasen am Panel müssen in den zwei Einkerbungen der Grundplatte liegen. Dann drücken Sie die Fernbedienung schräg nach unten auf die Montageplatte. Die untere Nase der Montageplatte rastet dann am Panel ein. Möchten Sie das Panel abnehmen (z.B. für den Batterietausch), drücken Sie einen kleinen Schraubenzieher vorsichtig in die untere Einkerbung, bis sich die Fernbedienung löst.
Anlernen der Fernbedienung am Controller:
1. Trennen Sie den Controller vom Netzteil. 2. Verbinden Sie den Controller mit dem Netzteil und drücken Sie innerhalb von 3 Sekunden 1x lange die Einschalt-Taste der gewünschten Zone (1 - 4). Wenn die LEDs blinken, ist die Verbindung zwischen Controller und Fernbedienung korrekt hergestellt.
Trennen der Verbindung zwischen Controller und Fernbedienung:
1. Trennen Sie den Controller vom Netzteil. 2. Verbinden Sie den Controller mit dem Netzteil und drücken Sie innerhalb von 5 Sekunden 5x sehr schnell hintereinander die Einschalt-Taste der gewünschten Zone (1 - 4). Wenn die LEDs blinken, ist die Verbindung zwischen Controller und Fernbedienung korrekt getrennt.
