revoART, Einbau Funk LED Controller – 4 Kanal – RGBW
- 4 Kanal RGBW Funk Controller
- für 12V bzw. 48V RGBW LED Produkte
- inkl. Fernbedienung zur Wandmontage
Beschreibung
revoART, Einbau Funk LED Controller – 4 Kanal – RGBW
Dieses Steuerungs-Set besteht aus einer 1-Kanal Funkfernbedienung zur Wandmontage und einem universellen 5 in 1 Controller. Damit können Sie unsere LED Elemente einfach und bequem steuern. Die LED Elemente können sowohl einfarbig, als auch mehrfarbig sein.
Folgende Einstellungen können über die Fernbedienung vorgenommen werden:
Der Controller verfügt über eine Funk-Fernbedienung mit Farbrad zur manuellen Auswahl der gewünschten Leuchtfarbe sowie 9 vorprogrammierte Farbwechselprogramme.
Je nach Programm können Sie die Helligkeit stufenlos einstellen und die Laufgeschwindigkeit verändern. Über den farbigen Balken links neben dem Farbkreis kann die Sättigung der Farben reduziert oder erhöht werden. Es wird dann Weiß zur eingestellten Farbe hinzugemischt.
Rechts neben dem Farbkreis können Sie dimmen. Rot, grün, blau und weiß können direkt über Tasten eingestellt werden.
Alle anderen Farben steuern Sie über das Farbrad. Bei eingestelltem Dauerlicht (kein automatisches Programm) können Sie über die Tasten 60s und 10min verzögerte Ausschaltzeiten aktivieren. Die Farbe Weiß wird über die Taste „W“ direkt angesteuert

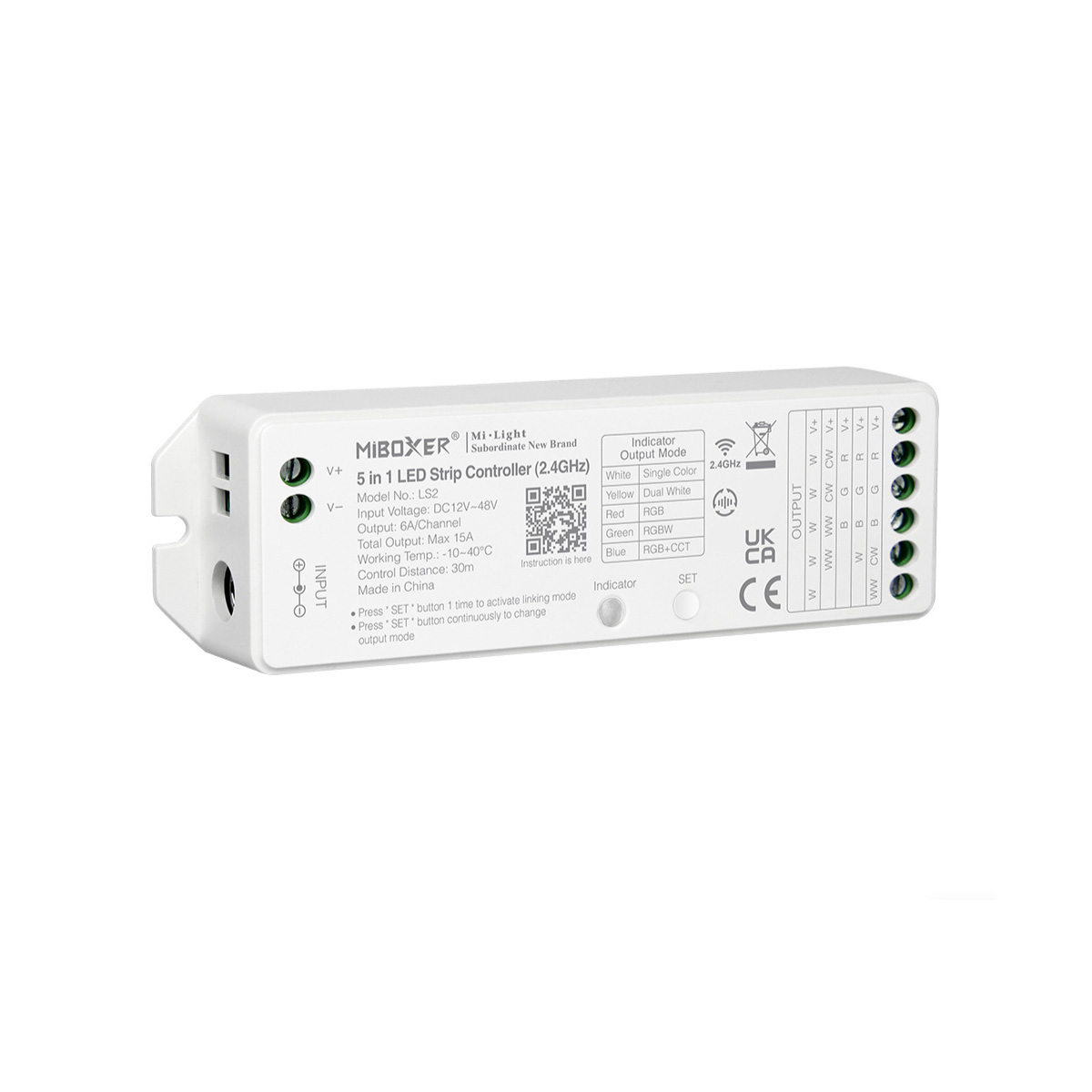

Unseren LS2 Controller können Sie auch einzeln bestellen: LS2 Controller

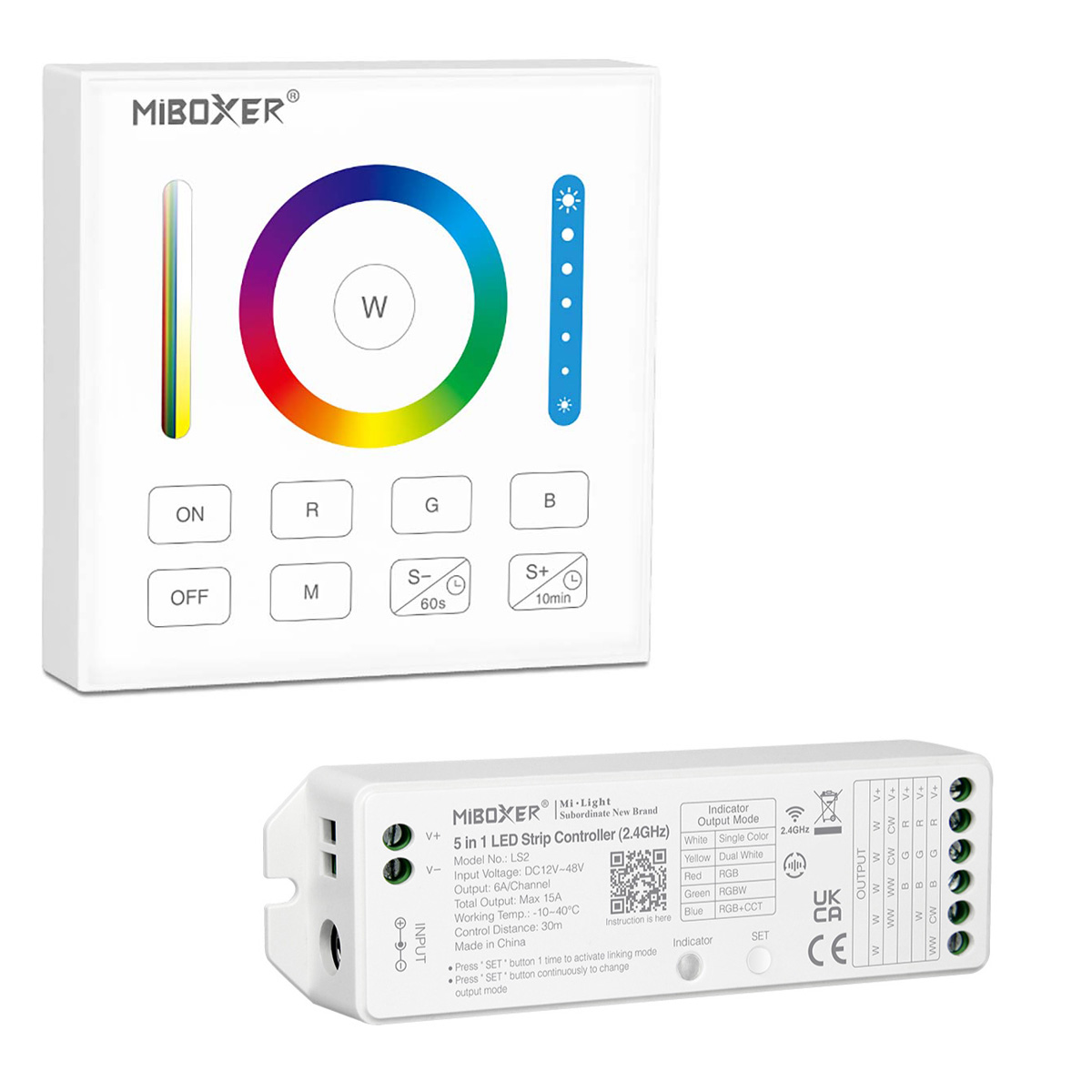

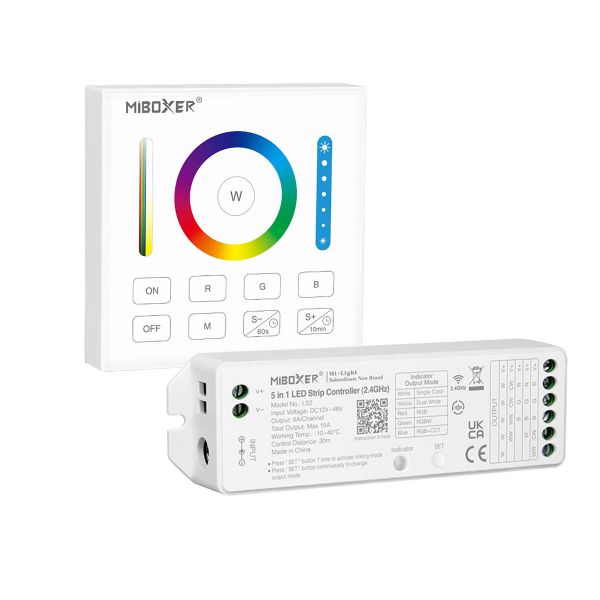

Lieferumfang:

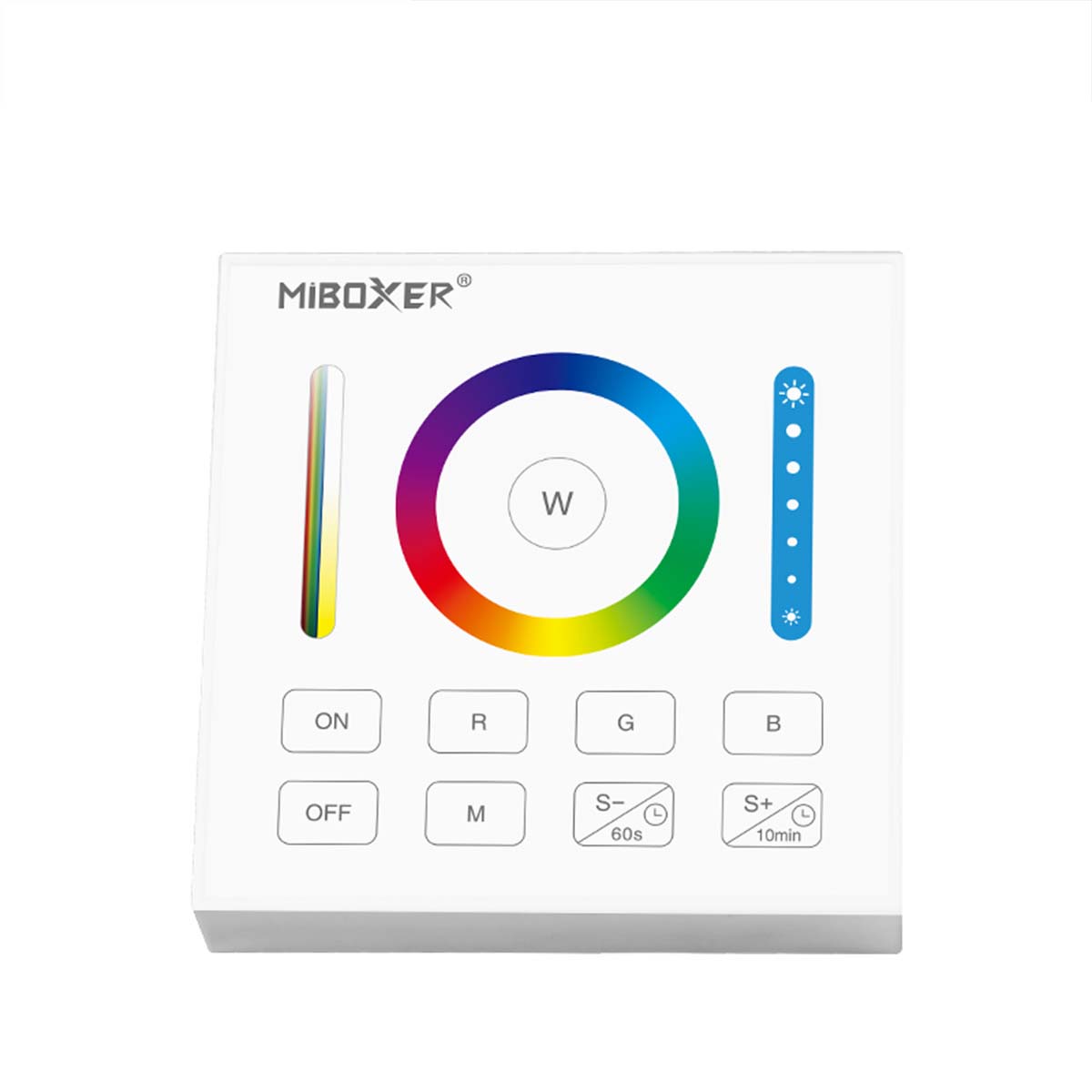

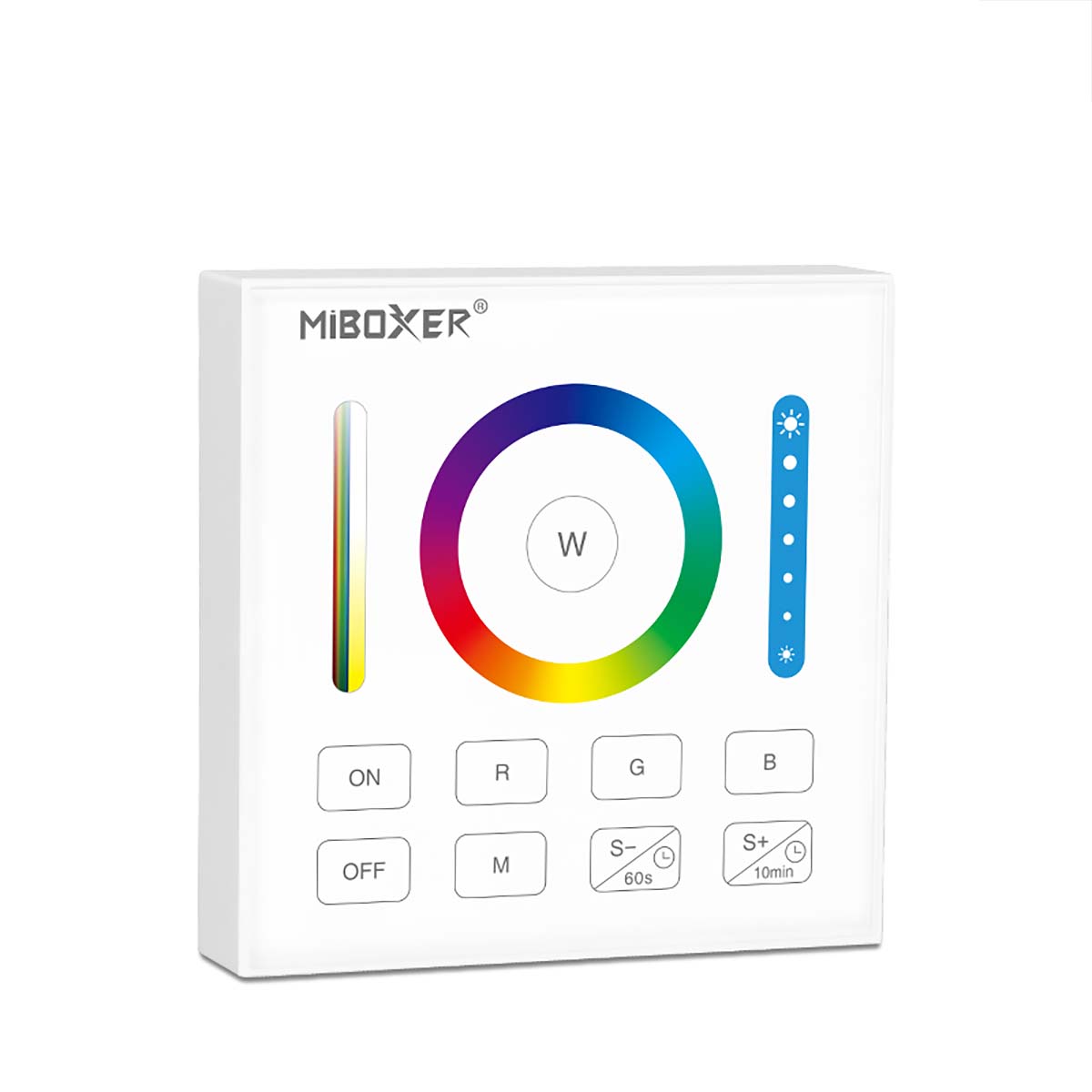

- 1 G-62 Funk-Fernbedienung als Bedienpanel zur Wandmontage

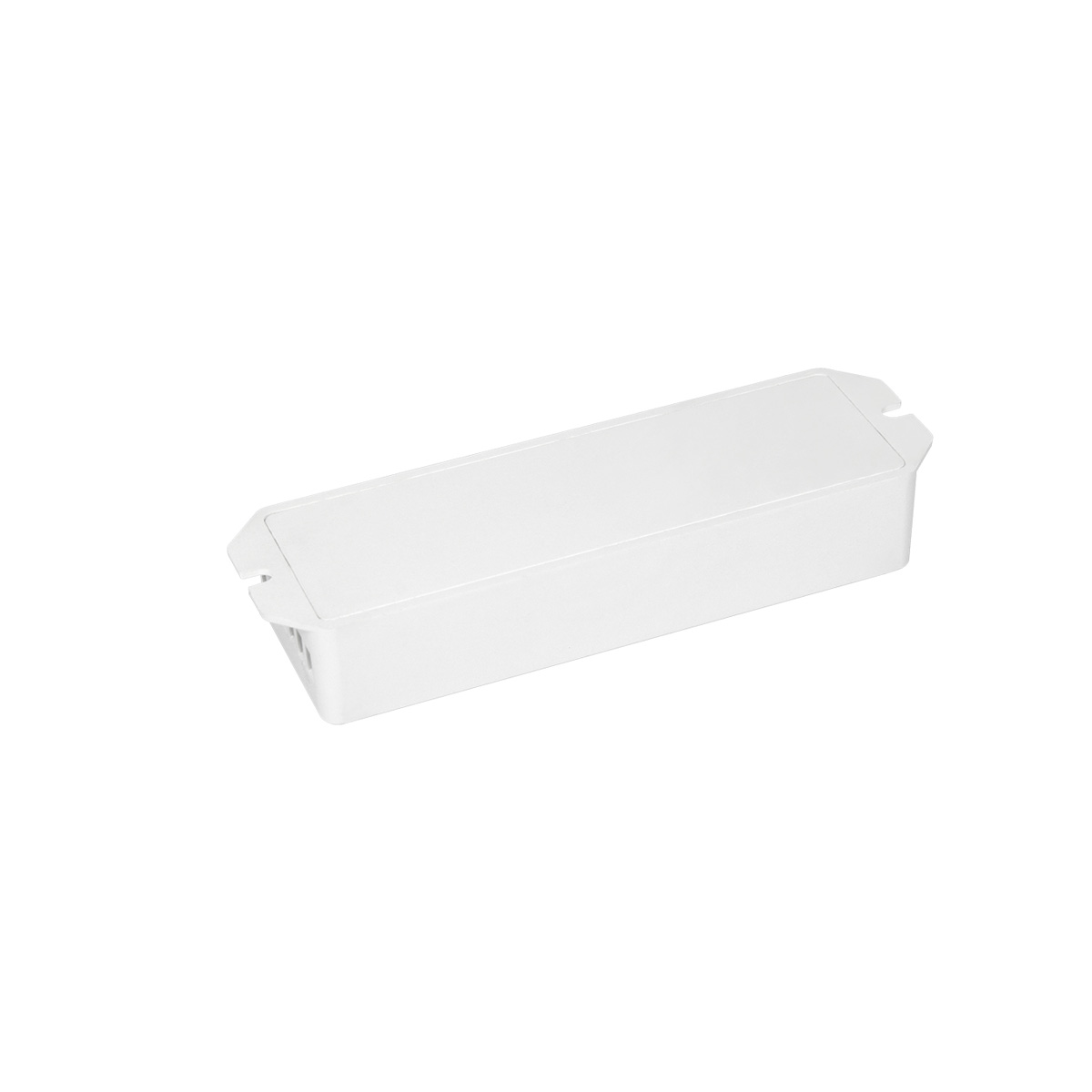

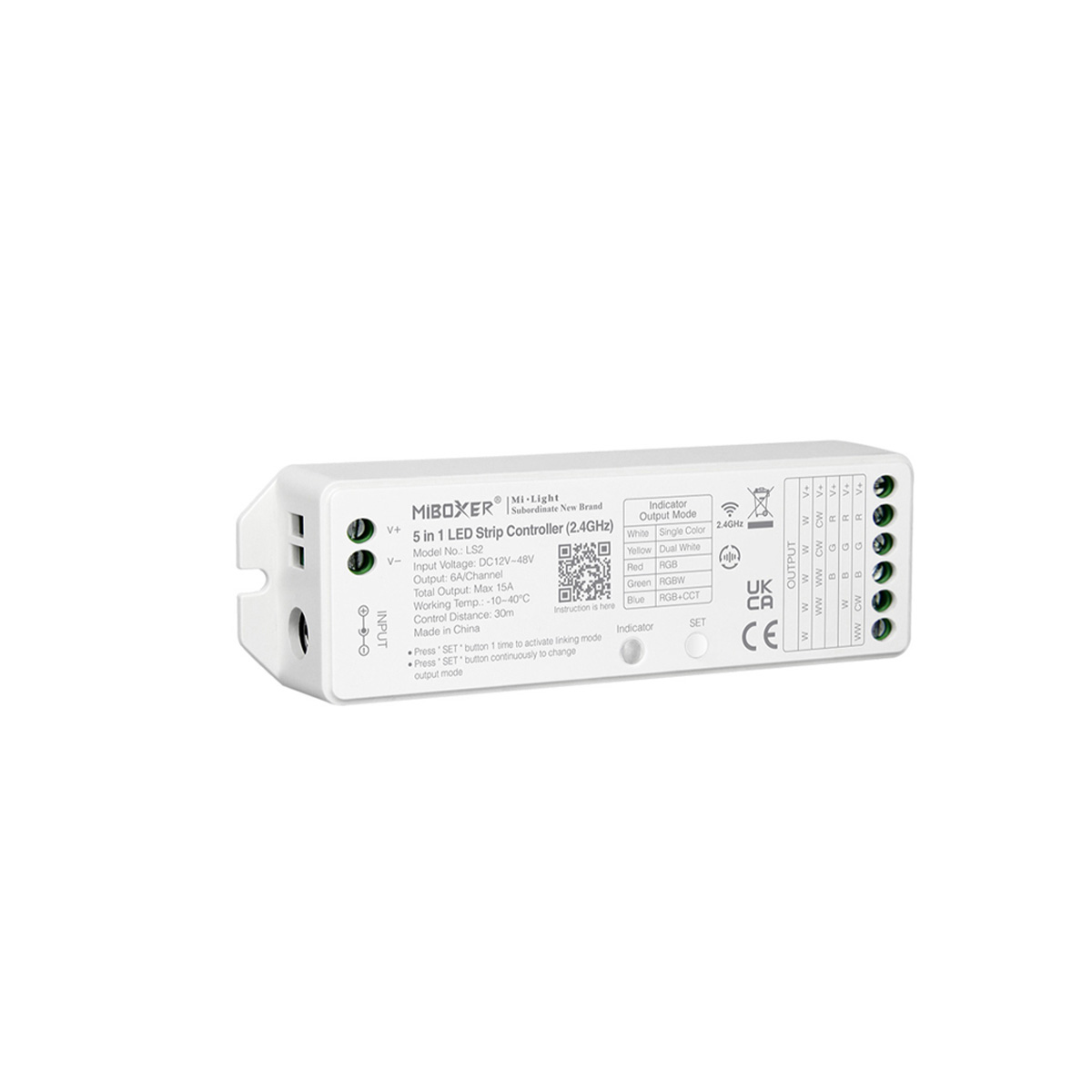

- 1 LS2 Controller
Über die Programmauswahl-Taste (M) können Sie folgende 9 Farbwechselprogramme auswählen:
Abhängig vom verwendeten Fernbedienungstyp, kann es Unterschiede in der Bedienung geben.
P01: das gesamte Farbspektrum (rot, pink, blau, cyan, grün, gelb, orange, weiß) werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P02: Leuchtfarbe weiß - auf- und abschwellend mit weichem Übergang - dimmbar - Geschwindigkeit veränderbar
P03: rot, grün und blau werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P04: rot, pink, blau, cyan, grün, gelb, weiß werden mit hartem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P05: alle Farben springen mit hartem Übergang in zufälliger Reihenfolge - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P06: rot wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P07: grün wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P08: blau wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P09: weiß wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar
Bei Unterbrechung der Stromversorgung (z.B. über einen Schalter) wird das zuletzt ausgewählte Programm/Farbe gespeichert. Bei erneuter Stromzufuhr läuft der Controller mit der gleichen Einstellung weiter.
Technische Daten
Abmessung Fernbedienung L x B x H: | 86mm x 20mm x 86mm |
Spannung: | 3V (2x AAA Batterie) |
Sendeleistung: | 6dBm |
Standby-Leistung: | 30uA |
Übertragungsfrequenz: | 2.4 GHz |
Modulationsverfahren: | GFSK |
Reichweite der Fernbedienung: | ca. 30m |
zulässige Umgebungstemperatur: | -20° bis + 60°C |
Schutzart: | IP 20 |
Controller:
Abmessung Controller L x B x H: | 125mm x 38mm x 23mm |
Spannung: | 12V DC - 48V DC |
max. Leistung gesamt: | 15A, max. Leistung pro Kanal 6A |
zulässige Umgebungstemperatur: | -20°C bis max. +60°C |
Schutzart: | IP 20 |
Videos & Downloads
LED Controller Teil 1
Welche Unterschiede gibt es?
LED Gesamtsystem Teil 2
Parallel- und Reihenschaltung
LED Gesamtsystem Teil 1
Installationshinweise
Installation
Montage der Funk-Fernbedienung an der Wand:
Bei Unterputzdosen schrauben Sie die Montageplatte in die Bohrungen der Unterputzdose. Bei einer Wandmontage ohne Dose bohren Sie Löcher in die Wand und schrauben Sie die Montageplatte am Wunschort fest. Die herausstehende Nase der Montageplatte muss nach hinten und nach unten zeigen. Setzen Sie das Steuerpanel mit der oberen, inneren Kante auf die Montageplatte auf. Die zwei oberen Nasen am Panel müssen in den zwei Einkerbungen der Grundplatte liegen. Dann drücken Sie die Fernbedienung schräg nach unten auf die Montageplatte. Die untere Nase der Montageplatte rastet dann am Panel ein. Möchten Sie das Panel abnehmen (z.B. für den Batterietausch), drücken Sie einen kleinen Schraubenzieher vorsichtig in die untere Einkerbung, bis sich die Fernbedienung löst.
Anlernen der Fernbedienung am Controller:
Schalten Sie das Licht aus und nach 10 Sekunden wieder an. Sobald das Licht eingeschalten ist, drücken Sie innerhalb von 3 Sekunden 3x kurz die Taste "ON". Ist die Verbindung zwischen Controller und Fernbedienung korrekt hergestellt, blinken die LEDs 3x kurz zur Bestätigung.
Trennen der Verbindung zwischen Controller und Fernbedienung:
Schalten Sie das Licht aus und nach 10 Sekunden wieder an. Sobald das Licht eingeschalten ist, drücken Sie innerhalb von 3 Sekunden 5x kurz die Taste "ON". Ist die Verbindung zwischen Controller und Fernbedienung korrekt hergestellt, blinken die LEDs 10x kurz zur Bestätigung.
