revoART, 8 Zonen Funk LED Controller – 4 Kanal – RGBW – mit Touch-Fernbedienung
- 4 Kanal Controller
- RGBW Farbsteuerung
- 8 Zonen steuerbar
- inkl. Touch Fernbedienung und Wandhalter
Beschreibung

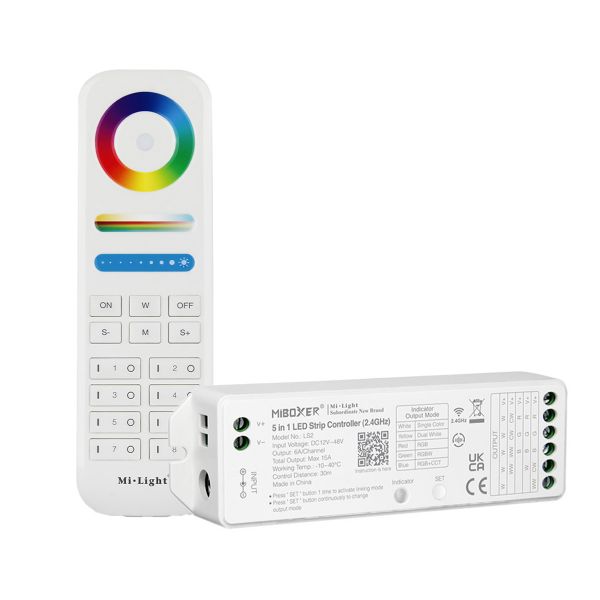

revoART, 8 Zonen Funk LED Controller – 4 Kanal – RGBW – mit Touch-Fernbedienung
Diese Hand-Fernbedienung dient der Steuerung von RGBW-Controllern per Funk. Sie können bis zu 8 RGBW-Controller damit einzeln oder gemeinsam steuern. Wählen Sie die Anzahl der gewünschten Zonen aus.

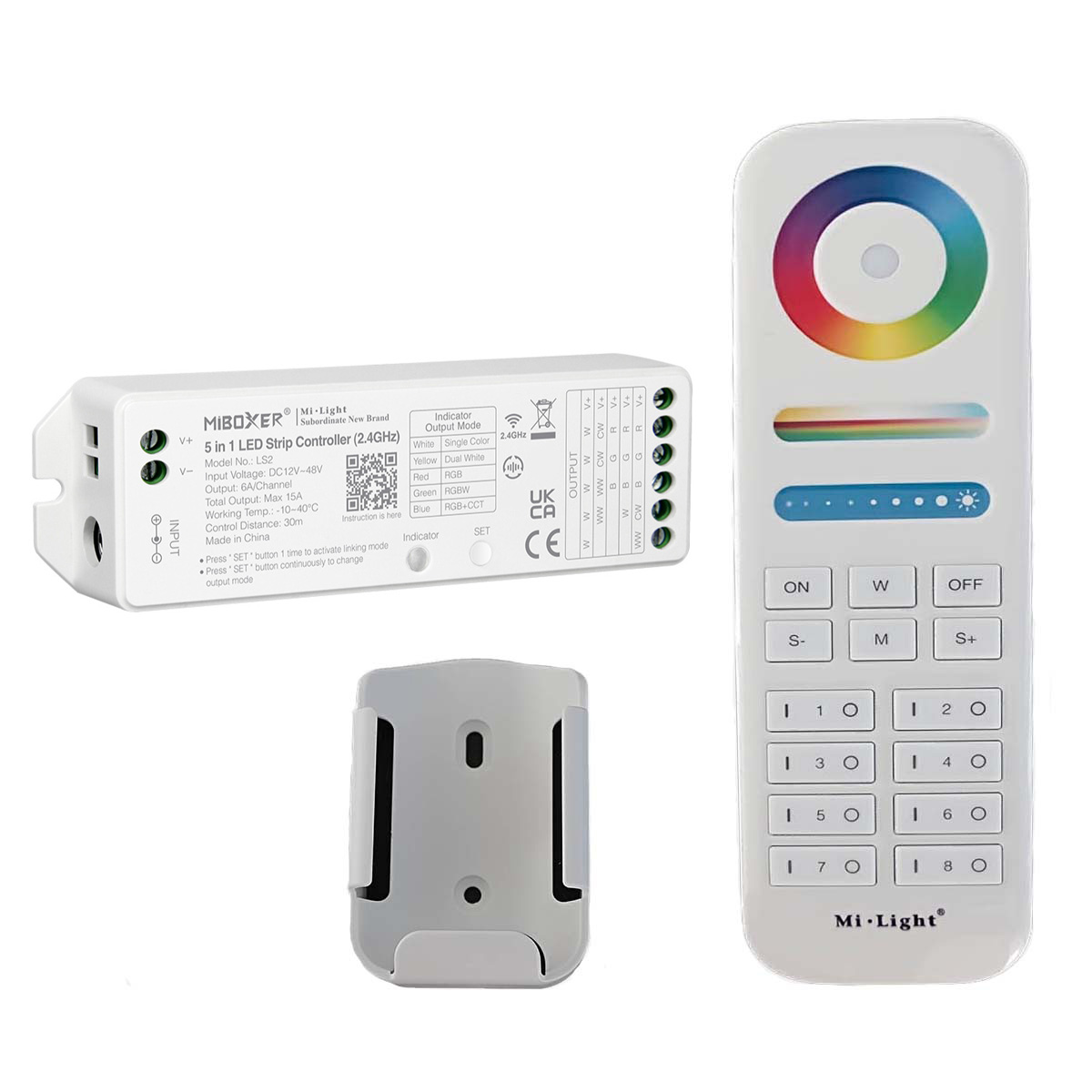

Wir liefern entsprechend der Auswahl:

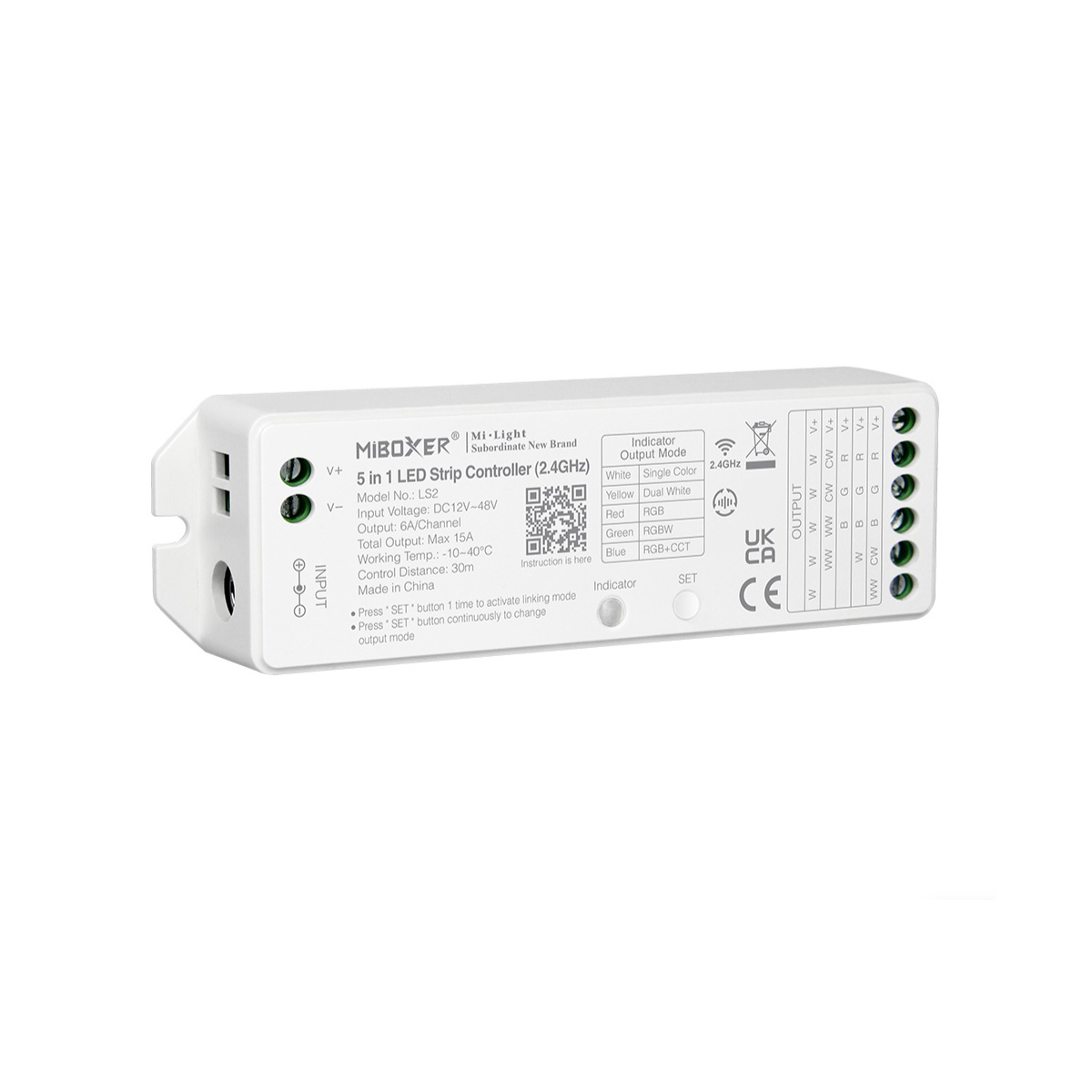

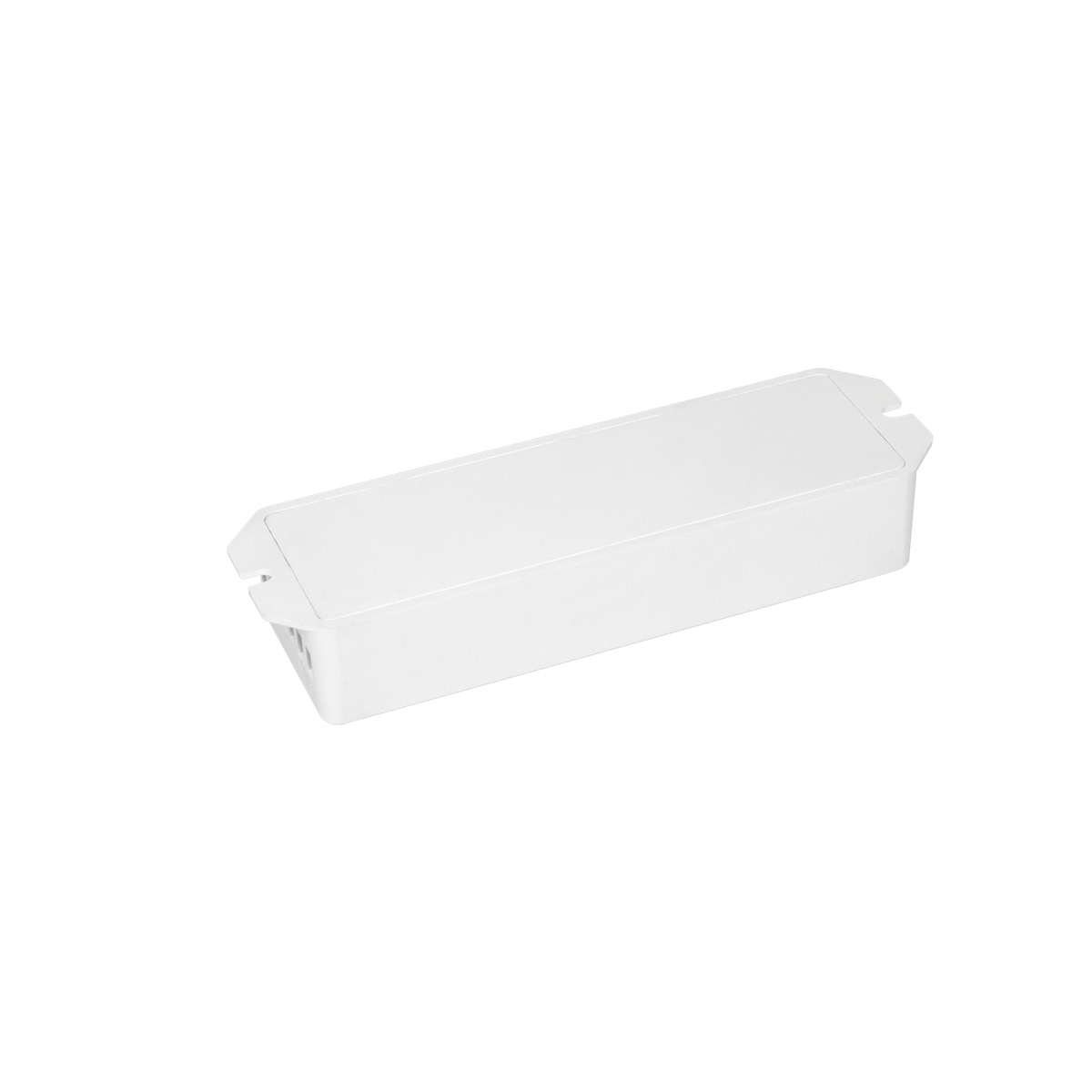

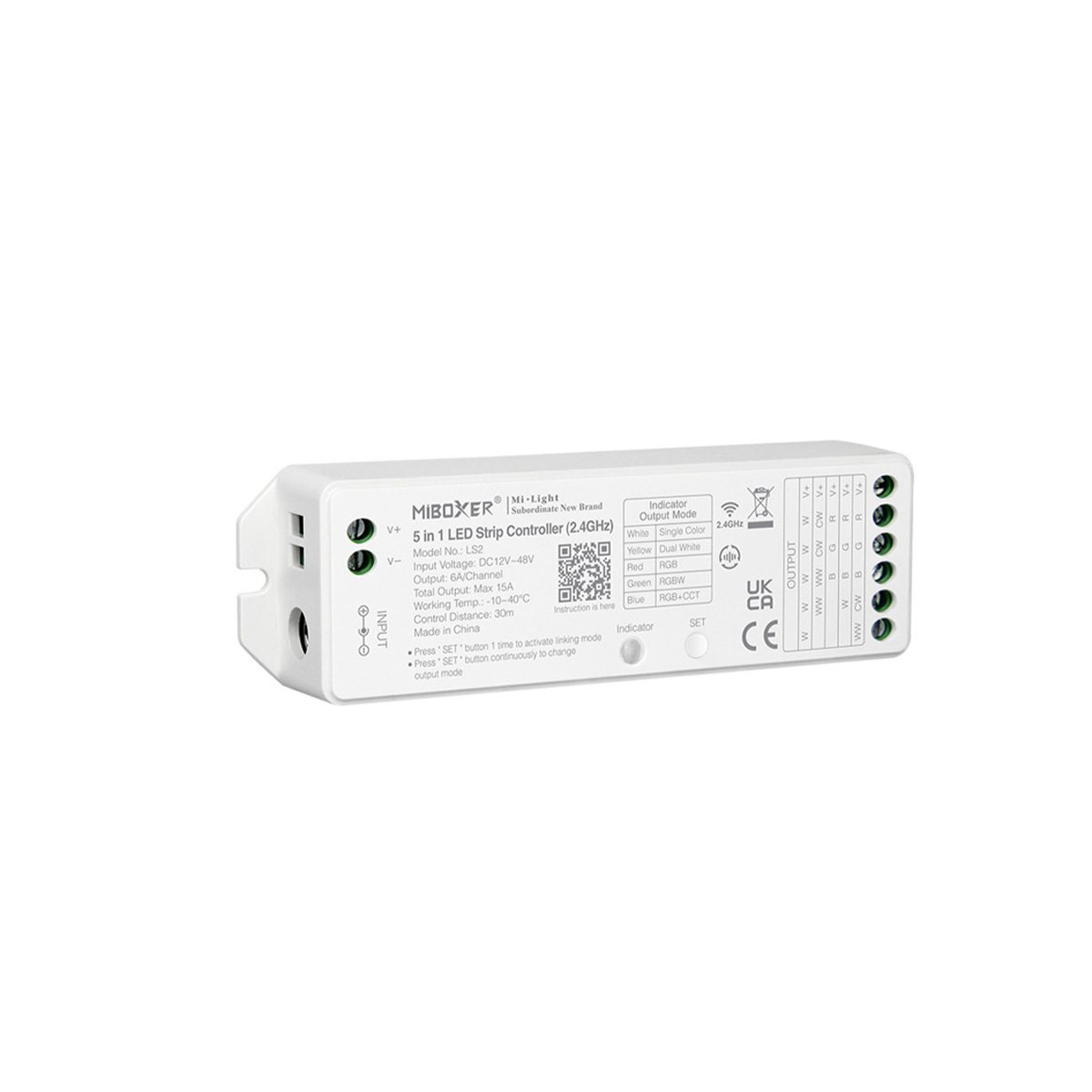

RGBW Controller (wird zwischen Netzteil und RGBW-LEDs montiert) - Anzahl gemäß Ihrer Auswahl (1 - 8 Stk.).

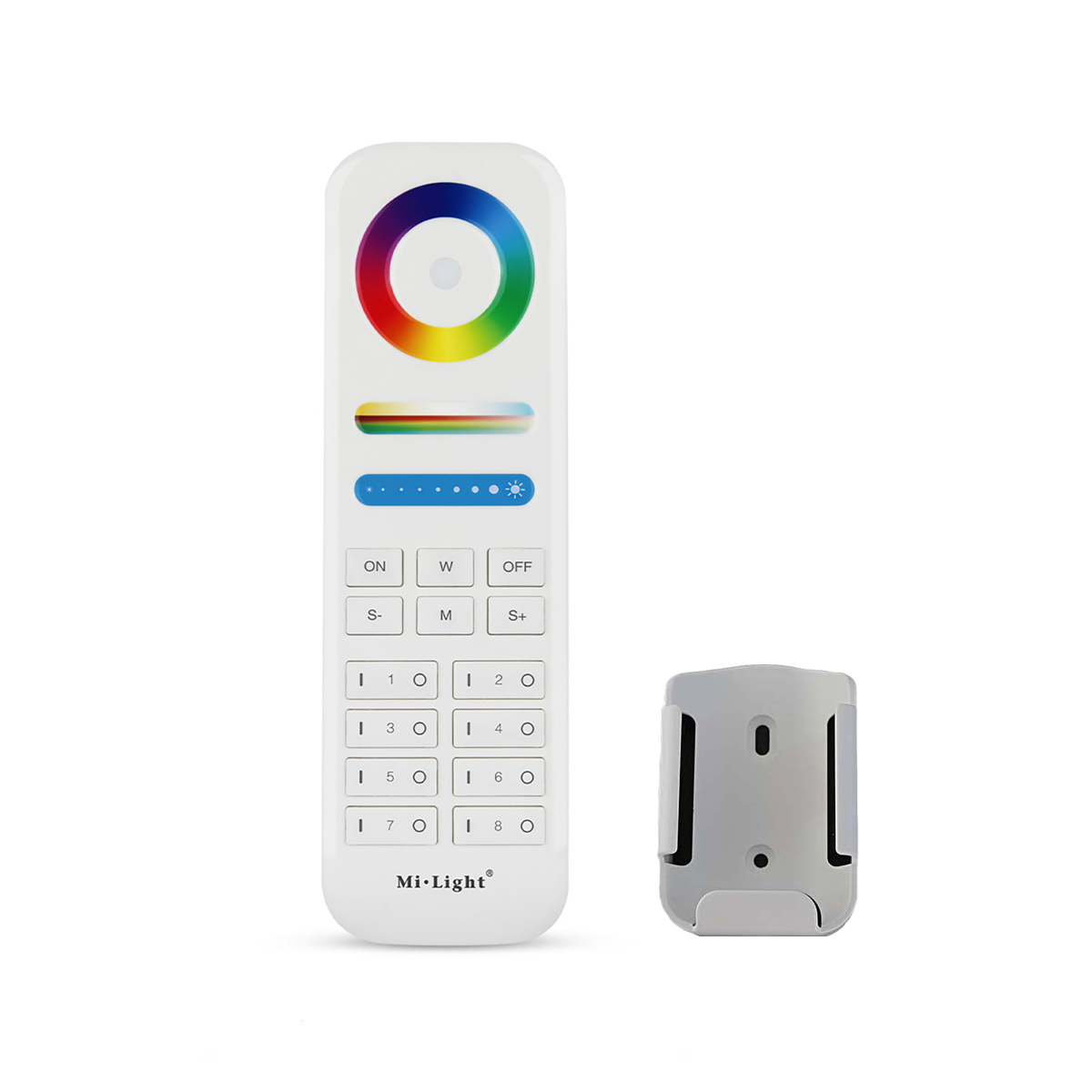

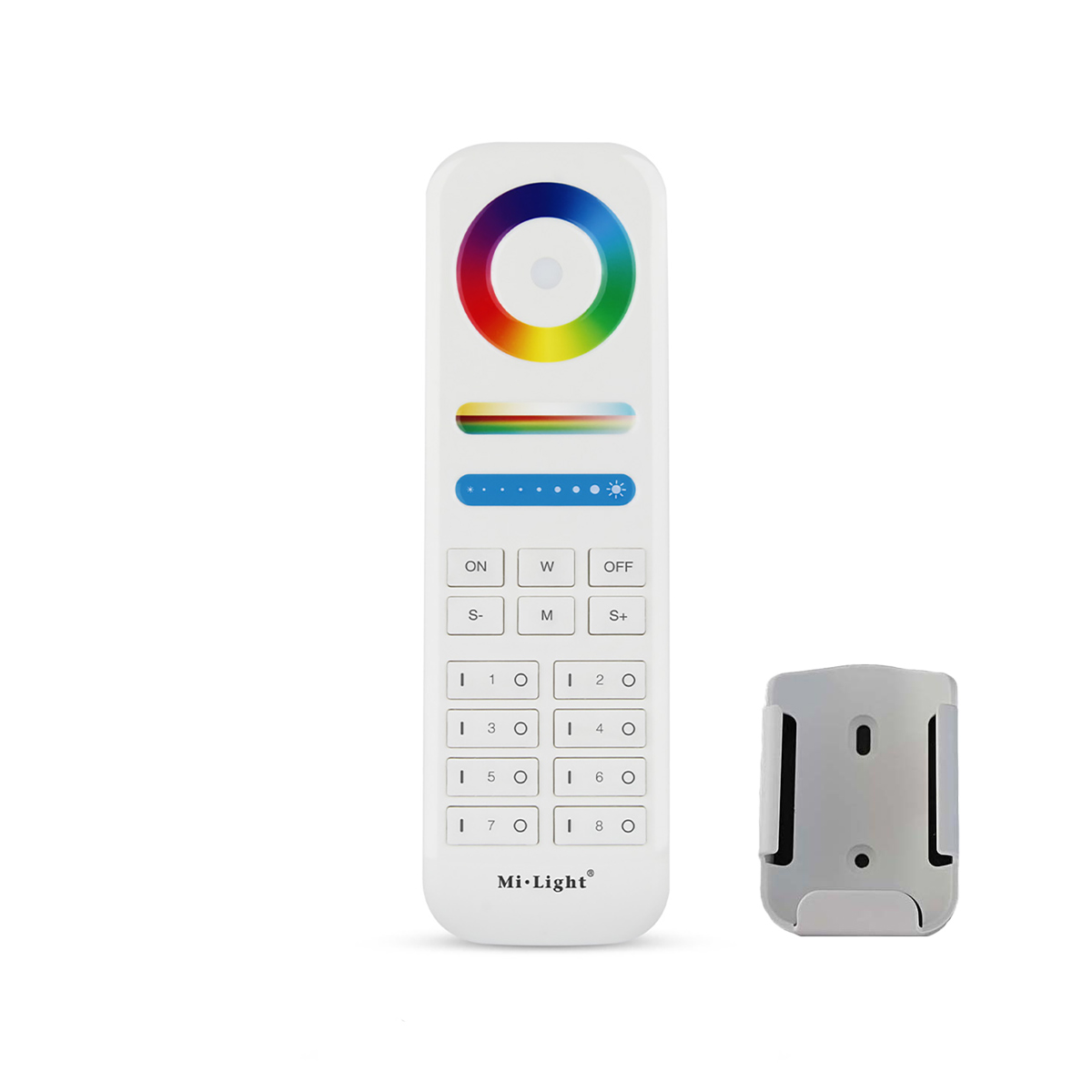

1x 8-Zonen Funk-Fernbedienung zur Steuerung von bis zu 8 Controllern.

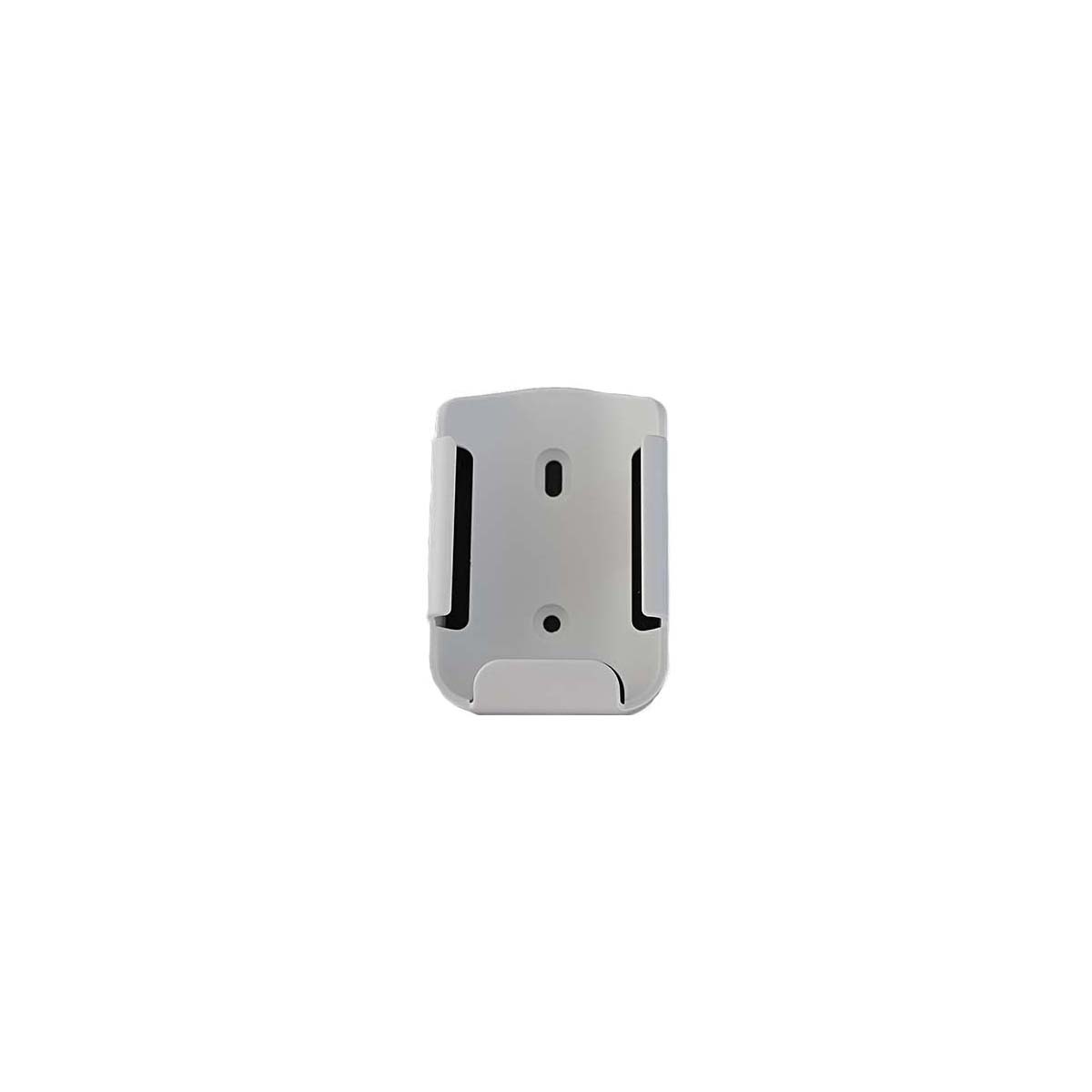

1x Wandhalter für die Hand-Fernbedienung incl. Schrauben, Dübel und doppelseitiges Klebenband

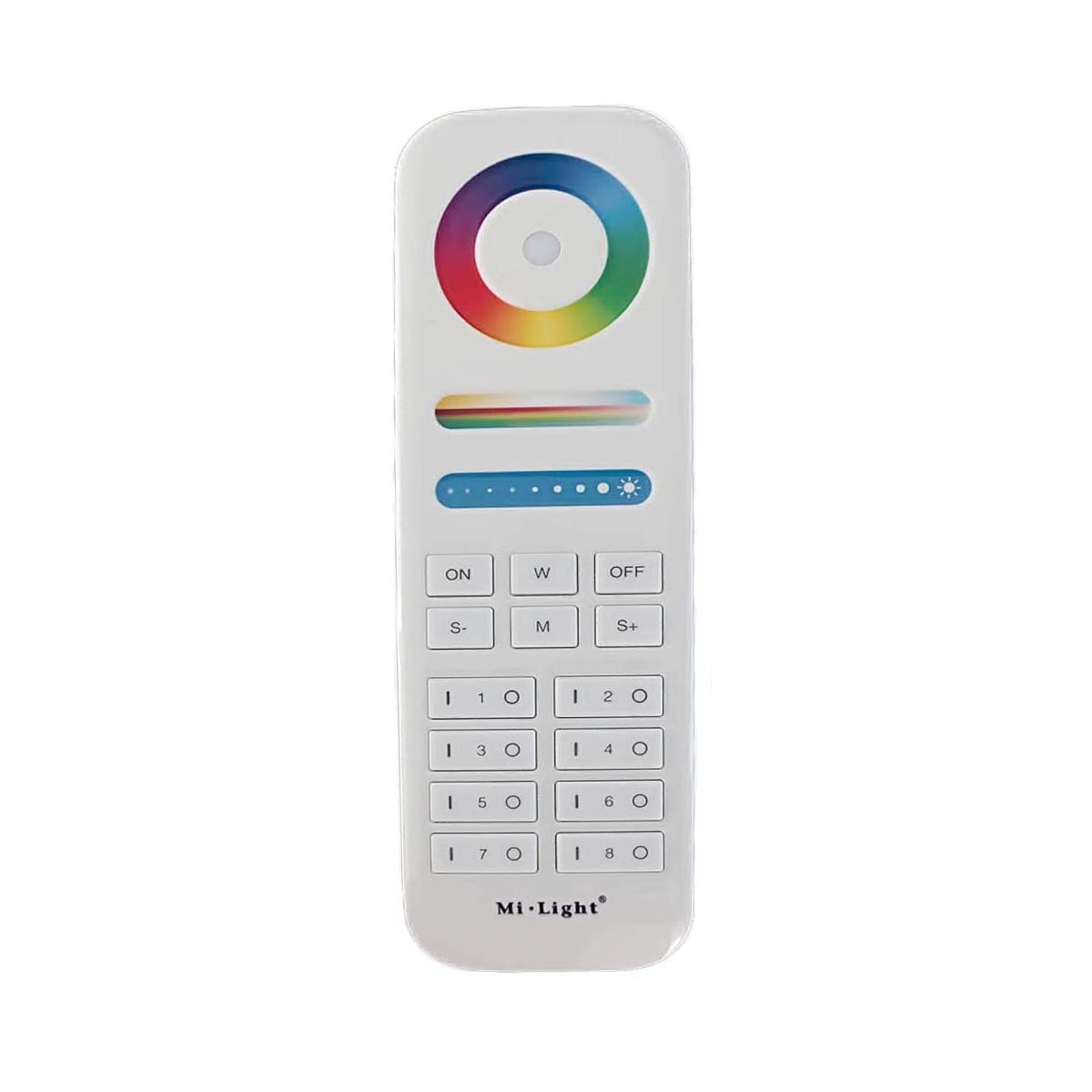

Der Farbkreis auf der Fernbedienung dient zur manuellen Auswahl der gewünschten Leuchtfarbe. 9 vorprogrammierte Farbwechselprogramme können Sie über die Taste M auswählen. Je nach Programm können Sie die Helligkeit stufenlos einstellen und die Laufgeschwindigkeit verändern.
Über den farbigen Balken unter dem Farbkreis kann die Sättigung der Farben reduziert oder erhöht werden. Es wird dann Weiß zur eingestellten Farbe hinzugemischt. Somit lassen sich tolle Weißtöne erzeugen.
Weiß können Sie direkt über Taste W einschalten. Alle anderen Farben steuern Sie mit dem Finger über das Farbrad.
Über die Programmauswahl-Taste (M) können Sie folgende 9 Farbwechselprogramme auswählen:
P01 - das gesamte Farbspektrum (rot, pink, blau, cyan, grün, gelb, orange, weiß) werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P02 - Leuchtfarbe weiß - auf- und abschwellend mit weichem Übergang - dimmbar - Geschwindigkeit veränderbar
P03 - rot, grün und blau werden mit weichem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P04 - rot, pink, blau, cyan, grün, gelb, weiß werden mit hartem Übergang nacheinander dargestellt - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P05 - alle Farben springen mit hartem Übergang in zufälliger Reihenfolge - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P06 - rot wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P07 - grün wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P08 - blau wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar - Sättigung veränderbar
P09 - weiß wird im Wechsel mit hartem und weichem Übergang dargestellt (3x hart, 1x weich) - dimmbar - Geschwindigkeit veränderbar
Bei Unterbrechung der Stromversorgung (z.B. über einen Schalter) wird das zuletzt ausgewählte Programm / Farbe gespeichert. Bei erneuter Stromzufuhr läuft der Controller mit der gleichen Einstellung weiter. Sie benötigen zur Stromversorgung ein Netzteil mit 12V bzw. 48V DC. Welche Spannung Sie benötigen, ist abhängig von der Spannungsvorgabe für den zu betreibenden RGBW-LEDs.
Die RGBW LEDs werden an die 5polige Schraubklemme + R G B W angeschlossen. Ein 5poliges Anschlußkabel (30cm) zu den RGBW-LEDs legen wir der Lieferung bei oder montieren es am Controller (bei gleichzeitigen Kauf von passenden RGB LEDs).
Um das Anschlusskabel zu verlängern können Sie Verbindungskabel anstecken.
Über die Schraubklemmen ist auch ein Parallelanschluss mehrere Abnehmer möglich.
Das Netzteil wird an + - der 2poligen Schraubklemme angeklemmt.
Netzteile mit DC-Hohlstecker (5.5mm außen - 2.5mm innen - Pluspol innen / Minuspol außen) können Sie direkt in die Buchse des RGBW-Controller stecken.
Technische Daten
Abmessung Fernbedienung L x B x H: | 47mm x 19mm x 153mm |
Abmessung Controller L x B x H: | 97mm x 37mm x 28mm |
Arbeitsspannung: | 12V DC bis 48V DC |
max Leistung: | 4 x 6A (max. 15A) |
Arbeitstemperatur: | -20° bis + 60°C |
Reichweite der Fernbedienung: | ca. 30m |
Videos & Downloads
LED Controller Teil 1
Welche Unterschiede gibt es?
LED Controller Teil 2
Mehrzonen Controller
LED Gesamtsystem Teil 2
Parallel- und Reihenschaltung
Installation
Vorbereiten der Fernbedienung:

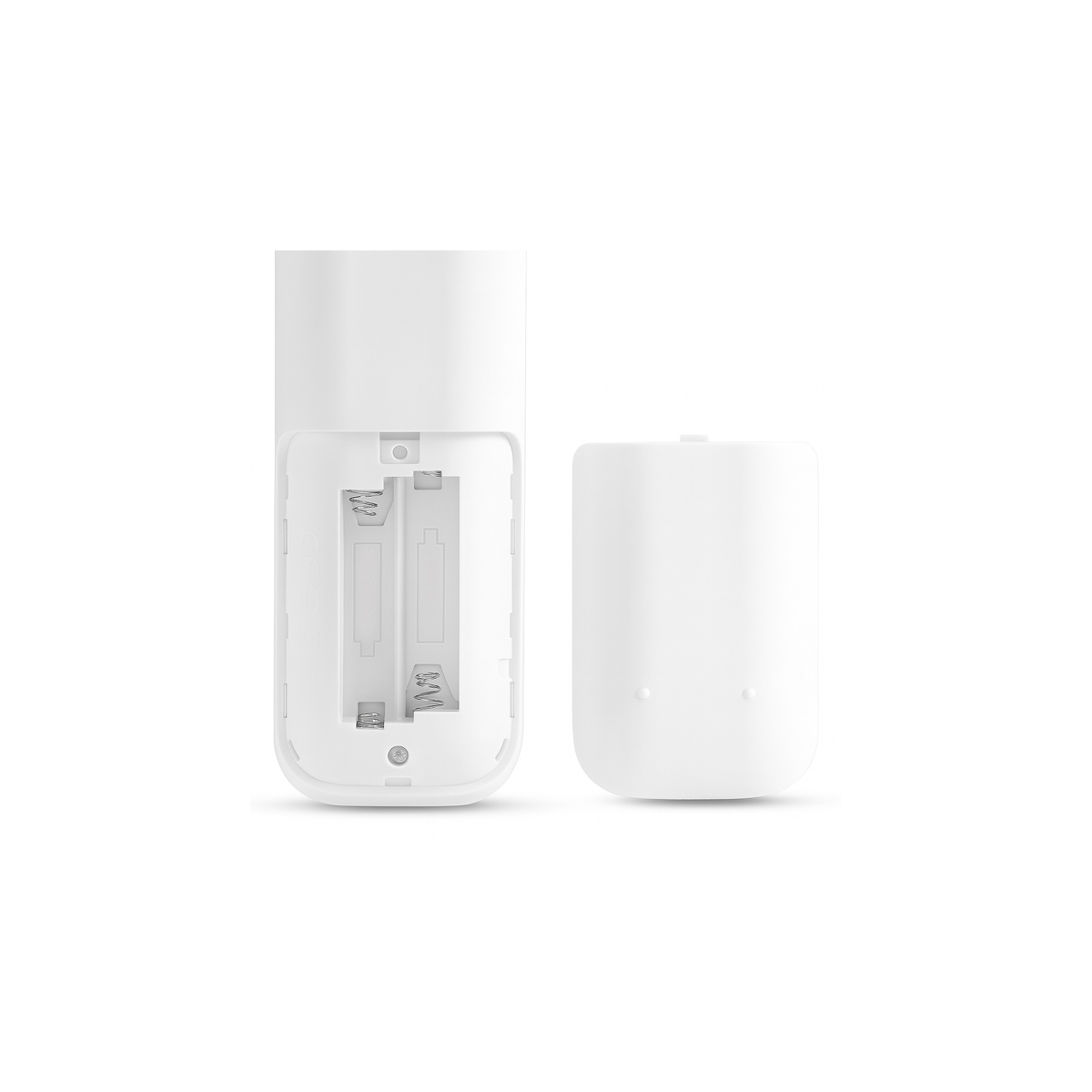

Legen Sie Batterien (AAA) in die Fernbedienung.
Berühren Sie während des Einlegens der Batterien nicht das Bedienfeld auf der Fernbedienung.
Verwenden Sie nur neue Batterien und keine Akkus.
Herstellen der Verbindung zwischen Controller und Fernbedienung:
1. Trennen Sie den Controller vom Netzteil.
2. Verbinden Sie den Controller mit dem Netzteil und drücken Sie auf der Fernbedienung innerhalb von 10 Sekunden 3x die Einschalt-Taste ( I ) der gewünschten Zone (1 - 8).
Wenn die LEDs blinken, ist die Verbindung zwischen Controller und Fernbedienung korrekt hergestellt.
Sie können nun über die jeweilige Zonen-Tasten (1 - 8) die zugeordneten Controller ansteuern.
Über die oberen Tasten ON und OFF können Sie alle zugeordneten Zonen gemeinsam ein- und ausschalten und dann synchron steuern.
Trennen der Verbindung zwischen Controller und Fernbedienung:
1. Trennen Sie den Controller vom Netzteil.
2. Verbinden Sie den Controller mit dem Netzteil und drücken Sie innerhalb von 10 Sekunden 5x hintereinander die Einschalt-Taste ( I ) der gewünschten Zone (1 - 8).
Wenn die LEDs blinken, ist die Verbindung zwischen Controller und Fernbedienung korrekt getrennt.
Zum Betrieb der Fernbedienung benötigen Sie 2 x handelsübliche AAA Batterien. Die Batterien gehören nicht zum Lieferumfang.
Schließen Sie immer erst den Abnehmer (LED-Artikel) und danach die Stromversorgung an, da es sonst zu einem Kurzschluß kommen kann. Der Controller kann dadurch beschädigt oder zerstört werden. Trennen Sie das Netzteil vor dem Anschluß der Kabel vom Stromkreislauf.
Verwenden Sie den Artikel nur in trockenen Bereichen oder schützen Sie ihn vor Feuchtigkeit.
Niemals direkt an 230V anschließen.
